Détails sur le produit:
Conditions de paiement et expédition:
|
| Dimension: | L'échantillon doit être présenté à l'échantillon. | Matériel: | Paroi unique en acier galvanisé |
|---|---|---|---|
| Méthode de refroidissement: | Air conditionné | Support d'équipement: | 19 pouces, espace de 40U |
| Classification de propriété intellectuelle: | Pour la protection contre la corrosion | Délai de paiement: | T/T |
| Port de navigation: | la ville de Shenzhen | Module de rectificateur: | - Oui, oui. |
| Module solaire: | - Oui, oui. | Manière de bâti: | support de plancher |
| Mettre en évidence: | 40U 19 pouces enceinte extérieure,Énergie solaire 19 pouces enceinte extérieure,Armoire électrique extérieure de 19 pouces |
||
Armoire hybride avec énergie solaire et système d'alimentation 40U 19 pouces Armoire standard
Présentation de l'appareil hybride:
Le cabinet d'alimentation hybride est une solution de pointe conçue pour optimiser la distribution et la gestion de l'énergie dans les systèmes informatiques et électroniques modernes.Cette cabine fournit un contrôle intelligent et la régulation de la puissance de sortie, assurant à la fois l'efficacité énergétique et la stabilité du système.
Voici les principales caractéristiques et avantages de la cabine d'énergie hybride:
40U standard 19 pouces cabinet d'alimentation hybride extérieur
| Liste de configuration | |
| Taille extérieure |
Pour les véhicules à moteur électrique, le coefficient d'alimentation doit être supérieur ou égal à: (y compris les saillies de régulation de la température) |
| Zone de couverture | Pour les véhicules à moteur électrique à combustion |
| Hauteur de la base | 150 mm |
| Le poids | ≤ 130 kg (hors équipement et batterie) |
| Espace utilisateur | 37U |
| Matériel |
Le mur:1Plaque d'acier galvanisé de 0,2 mm La porte:1tôle d'acier galvanisé de 0,5 mm |
| Fermeture | Fermeture anti-vol à trois points, Europe standard ou noyau, peut changer ou assortir le cadenas par lui-même |
| Position du câblage | En bas et en dehors |
| Troubles du câblage | 10xφ36 |
|
Grade de protection |
Pour la protection contre la corrosion |
| Informations relatives au contrôle de la température | |
|
Équipement Compartement |
Mode:échangeur de chaleur Efficacité de dissipation de chaleur:200W/K Voltage nominal:48VDC Puissance nominale: 520 W |
|
Compartiment de la batterie |
Mode: climatiseur à courant continu Capacité de refroidissement (L35/L35):500W Voltage nominal: 48 VDC Consommation de puissance (L35/L35):160W |
40U standard 19 pouces cabinet d'alimentation hybride extérieur:
Il s'agit d'un sous-rack de 19 pouces pour le système d'alimentation hybride, avec un design compact de 5U de hauteur pour répondre aux besoins d'application critiques de transmission de fibres et de micro-ondes, dispositif d'accès, commutateur.
La puissance maximale du système est de 150A,avec entrée CA/entrée CC/batterie/charge MCB. Les câbles sont accédés de l'avant avec MCB et barre de bus.
RéducteurLes principales caractéristiques:
·Grande plage de tension d'entrée:85 à 290 VAC pour le redresseur et 120 à 420 VDC pour le MPPT
·Le rectificateur, le MPPT et le contrôleur sont branchables à chaud, faciles et rapides à entretenir en ligne
·Haute efficacité allant jusqu'à 96% pour un coût d'exploitation moindre
·Soutient les interfaces de communication ethernet, SNMP, ModBus et RS485
| Distribution des intrants | ||
| AC | DC | |
| Mode d'entrée | 220VAC à une seule phase | Pour les véhicules à moteur à commande numérique: |
| Fréquence d'entrée | 45 à 65 Hz,valeur nominale:50 Hz/60 Hz | / |
| Capacité d'entrée | 63A/2Px1 | Le numéro de série est le numéro de série. |
| DSP | Pour les appareils à combustion électrique, le réglage de l'intensité de la combustion électrique doit être effectué à l'aide d'un régulateur. | |
| Distribution de la production | ||
| Réducteur | Module solaire | |
| Voltage de sortie | -42 à 58 VDC,valeur nominale:-53,5 VDC | -42 à 58 VDC,valeur nominale: -54,5 VDC |
| Détecteurs de batterie | 125A/2P | |
| Détecteurs de charge | Le nombre total d'émissions de CO2 est calculé en fonction de la quantité de CO2 produite. | |
| SPD à courant continu | Pour les appareils à combustion électrique, le réglage de l'intensité de la combustion électrique doit être effectué à l'aide d'un régulateur. | |
| Module | ||
| Module de rectificateur | Module solaire | |
| Voltage d'entrée |
un débit d'électricité de 85 à 290 VAC, une tension nominale de 220 VAC |
120 à 420VDC avec une tension nominale de 340VDC |
| Efficacité | > 96% | > 96% |
| Puissance nominale | Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un régulateur électrique. | Pour les appareils à combustion interne, le réglage de la puissance doit être effectué à l'aide d'un régulateur de tension. |
|
Température de fonctionnement |
-10°C à +75°C (débit plein inférieur à 55°C) | -10°C à +75°C (volume de sortie inférieur à 50°C) |
| Contrôleur | |
| Entrée de signal | 3Al ((2 température de la batterie,1 température ambiante),2RS485,7 DI |
| Sortie d'alarme | 6 contact à sec |
| Port de communication | RS485, SNMP |
| Mode d'affichage | Disque LCD |
| Système | |
| Dimension (WxDxH) | 482 x 350,6 x 9U,≤ 30 kg ((sans modules) |
| Mode de refroidissement | Refroidissement naturel |
| Mode d'entretien | Maintenance avant, modification de la qualité du module de support |
| Niveau de protection | Résistance à la corrosion |
| Environnement | |
| Température de fonctionnement | -10°C à +50°C |
| Température de stockage | -40°C à +75°C |
| Humidité de fonctionnement | 5% à 95% (non condensé) |
|
Hauteur |
0 à 4000 m ((si l'altitude est comprise entre 3000 m et 4000 m, la température maximale de fonctionnement diminue de 1 °C à mesure que l'altitude augmente de 200 m) |
*designes sur mesure sont disponibles.

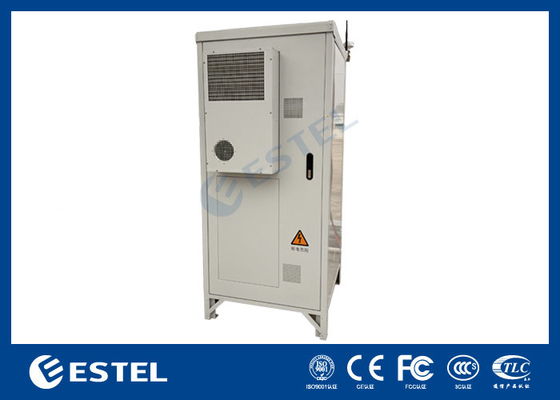

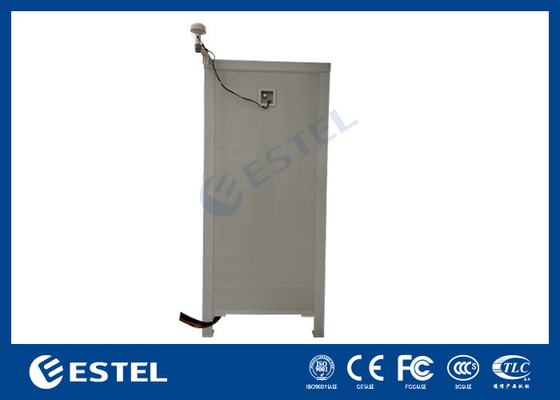

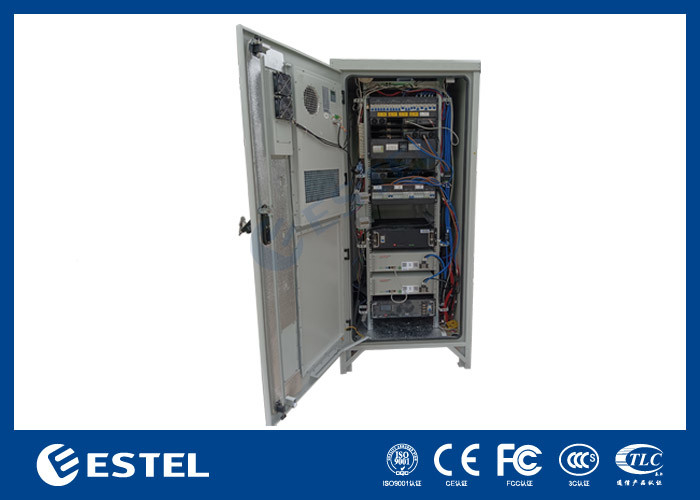

Les photos du cabinet:
Les photos du rectificateur:
Définition de la PI
Pour les appareils électroniques
IP55= Caractéristiques des enceintes:
Protection complète contre la poussière, l'huile et autres matières non corrosives
Protection complète contre le contact avec les équipements enfermés
Protection contre l'eau, jusqu'à l'eau projetée par une buse contre le boîtier de n'importe quelle direction
Disponible en montage mural, en libre-service, à l'aide d'une tranchée ou d'un poteau télégraphique
Des services de sérigraphie, d'anodisation ou de gravure sont disponibles.
IP65= Caractéristiques des enceintes:
Protection complète contre la poussière, l'huile et autres matières non corrosives
Protection complète contre le contact avec les équipements enfermés
Protection contre l'eau, jusqu'à l'eau projetée par une buse contre le boîtier de n'importe quelle direction
Disponible en montage mural, en libre-service, à l'aide d'une tranchée ou d'un poteau télégraphique
Des services de sérigraphie, d'anodisation ou de gravure sont disponibles.
À la coutume avec découpes, isolation, charnières, verrous ou serrures
Caractéristiques du cabinet:
| Caractéristiques | Définition |
|
Caractéristique du module
|
Le module solaire dispose d'une fonction de suivi du point de puissance maximale. |
| Le module rectificateur adopte une technologie de compensation active du facteur de puissance, la valeur du facteur de puissance est jusqu'à 0.99 | |
| L'efficacité maximale du module rectificateur est supérieure à 93% | |
| L'efficacité maximale du module solaire dépasse 95% | |
| Le module solaire et le module rectificateur ont une forte densité de puissance | |
| Le module solaire et le module rectificateur adoptent la technologie non destructive de l'échange à chaud, c'est-à-dire le plug-and-play. | |
| Le module solaire et le module rectificateur ont une fonction de protection contre la surtension de sortie, y compris une protection contre la surtension matérielle et une protection contre la surtension logicielle.Et le logiciel de protection contre la surtension a deux modes pour l' option: le mode de verrouillage de surtension pour la première fois, le mode de verrouillage de surtension pour la quatrième fois | |
| Gestion de la batterie | Gestion parfaite de la batterie: protection de la batterie, et des fonctions comme régulation automatique de la tension, limitation du courant sans pas, calcul de la capacité de la batterie,équalisation automatique/conversion de la charge flottante, test en ligne de la batterie. |
| Gestion complémentaire de la lumière et de l'électricité | La fonction de gestion complémentaire parfaite de la lumière et de l'électricité, qui peut atteindre la priorité de l'approvisionnement en énergie solaire et maximiser l'utilisation de l'énergie solaire |
| Statistiques de la puissance | Consommation d'électricité en charge, énergie produite par l'énergie solaire, énergie produite par le réseau, énergie produite par la DG, décharge de batterie, charge de batterie |
| Enregistrement des données |
90 jours d'enregistrement des données historiques, les données historiques peuvent être téléchargées. 200 enregistrements d'alarme historique, 10 groupes de données d'essai de la batterie |
| Fonction d'alarme | Fonctions de protection contre les défauts et d'alarme de défaut parfaites |
| Conception du réseau |
Fournir un contact à sec et d'autres ports de communication pour une flexibilité du réseau; Permettre la mise à niveau du logiciel de l'extrémité immédiate et le fonctionnement sans surveillance |
| Interface de fonctionnement humanisée |
L'écran LCD est conçu avec un angle de 15 degrés, ce qui est plus intuitif et pratique pour l'utilisateur. Consultez les paramètres de fonctionnement, les statistiques et les alarmes historiques du système à travers l'écran LCD. Contrôler le système manuellement par l'intermédiaire de la LCD |
| Protection contre la foudre | Conception parfaite de la protection contre la foudre sur les côtés AC et DC |
| Conception à économie d'énergie | Le système, en plus de la fonction d'économie d'énergie de sommeil du module rectificateur, prend également en charge et donne la priorité à l'utilisation de l'énergie solaire d'entrée à la charge, utilise pleinement l'énergie solaire,pour réaliser des économies d'énergie et réduire les émissions de gaz à effet de serre |
| Type extérieur | Le niveau de protection du système est jusqu'à IP55, peut être utilisé à l'extérieur. |
|
Système
|
Tous les équipements du système supportent la maintenance à l'avant |
| Le système adopte la technologie de sommeil du module rectificateur, le double contacteur à l'état stable, la technologie de dérivation à faible puissance et la technologie réglable de la vitesse du ventilateur, et a une fonction d'économie d'énergie plus importante | |
| Le chauffe-eau AC en option permet au système de fonctionner de manière fiable à basse température | |
| Surveillance à distance | Le modem est configuré avec la fonction GPRS qui peut réaliser la surveillance à distance en fournissant des données au serveur Internet |
