| Nom: | Réglateur de télécommunications monté sur support | Module de rectificateur: | 3 kW × 6 pièces |
|---|---|---|---|
| Contrôleur: | Ethernet, SNMP, ModBus et communication RS485 | Mode d'installation: | Support de 19 pouces |
| Capacité totale: | 300A | Voltage de sortie: | Pour les conducteurs de véhicules à moteur à commande numérique, le réglage de la tension doit être |
| Module: | Chaud-permutable | Gestion de la batterie: | Le soutien |
| Voltage de sortie: | DC48V | Application du projet: | Télécommunications, services publics, Automatisation industrielle, Transmission électrique, BTS |
| Surligner: | 9U alimentation intégrée,Appareil électrique intégré à la cabine,Énergie intégrée de grande capacité |
||
9U alimentation intégrée de grande capacité Standard 19 pouces rack ou armoire intégrée
1.9U Caractéristiques de l'alimentation intégrée de grande capacité
Système de rectificateur en courant continu de 9U hauteur conception compacte pour répondre à la critique
les besoins d'application de la fibre et de la transmission par micro-ondes, le dispositif d'accès,
La puissance maximale du système est de 300 A, avec des MCBs AC/batterie/charge personnalisés.
Les câbles sont d'accès avant avec MCB et busbar
2.9U L'alimentation électrique pour télécommunicationsParamètre
| Modèle | Le montant de l'aide est calculé en fonction de l'évolution de la situation. | |
| Système | Dimension (en mm) | 482.6 ((W) x350.6 ((D) x9U ((H) |
| Le poids | ≤ 50 kg ((sans le module rectificateur) | |
| Mode de refroidissement | Refroidissement par air forcé | |
| Mode d'installation | Installé sur un support de 19 pouces ou à l'intérieur de l'armoire | |
| Grade IP | Résistance à la corrosion | |
| Distribution du courant alternatif | Voltage d'entrée |
380VAC, trois phases |
| Capacité d'entrée | 2x63A/4P | |
| Fréquence d'entrée | 45 à 65 Hz, noté 50/60 Hz | |
| SPD à courant alternatif | Pour les appareils de type à commande numérique: | |
|
Distribution en courant continu |
Voltage de sortie | -42~-58VDC, valeur nominale: -53,5VDC |
| Capacité maximale | 18kW ((6x3000W module de redresseur) | |
| Disjoncteurs à batterie |
2x125A/1P |
|
| Disjoncteurs de charge |
Utilisateur 1: LLVD1: 1×125A/1P, 1×63A/1P, 1×16A/1P, 1×6A/1P; Les caractéristiques de l'appareil doivent être les suivantes: Utilisateur 2: LLVD2: 1×63A/1P, 2×16A/1P, 1×6A/1P; Les caractéristiques de l'appareil doivent être les suivantes: Utilisateur 3: LLVD3: 1×63A/1P, 2×16A/1P, 1×6A/1P; Les caractéristiques de l'appareil doivent être les suivantes: Utilisateur 4: L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique. Les caractéristiques de l'appareil doivent être les suivantes: |
|
| SPD à courant continu | 10kA/20kA, 8/20μs (conçus à l'intérieur) | |
| Module de rectificateur | Voltage d'entrée | Pour les véhicules à moteur à commande électrique: |
| Efficacité | ≥ 96% | |
| Puissance nominale | Le système d'alimentation électrique est équipé d'un système d'alimentation électronique de type A. | |
| Dimension | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Mode de refroidissement | Refroidissement forcé avec ventilateur | |
| Contrôleur | Entrée de signal | 3 AI ((2 température de la batterie, 1 température ambiante), 7 DI ((SPD, 6 DI commun) |
| Sortie d'alarme | 6 contact à sec | |
| Port de communication | Le système d'alarme est utilisé pour la communication des données. | |
| Mode d'affichage | Disque LCD | |
|
Environnement |
Température de fonctionnement |
-40°C à +65°C |
| Température de stockage | -40°C à +70°C | |
| Humidité de fonctionnement | 5% à 95% (non condensé) | |
| Hauteur | 0~3000m ((Si l'altitude est comprise entre 2000m et 3000m, la température maximale de fonctionnement diminue de 1°C à mesure que l'altitude augmente de 200m.) | |
3. estelÉnergie de télécommunications de 48 V
Un redresseur convertit le courant alternatif (CA) en courant continu (CC) et fournit la puissance nécessaire pour charger les batteries.Réducteurs d'Estel, combinés à des fonctionnalités de contrôle et de surveillance avancées, contribuent à réduire les dépenses d'investissement et d'exploitation.Nos redresseurs offrent une excellente densité de puissance tout en répondant aux exigences d'espace et de poidsIls laissent beaucoup de place à d'autres équipements et permettent d'économiser sur les coûts d'emballage et de transport.leur haut rendement réduit la consommation totale d'énergie et l'empreinte carbone.
Les redresseurs ESTEL sont faciles à installer, car leurs connecteurs sont situés à l'arrière et peuvent être branchés à chaud.En général, les redresseurs comprennent une large plage de tension d'entrée CA, la protection contre la surtension CA et la protection facultative contre la perte de neutre, qui rendent cette solution très fiable même dans les régions où les réseaux de services publics CA présentent des problèmes.
4. Images du produit

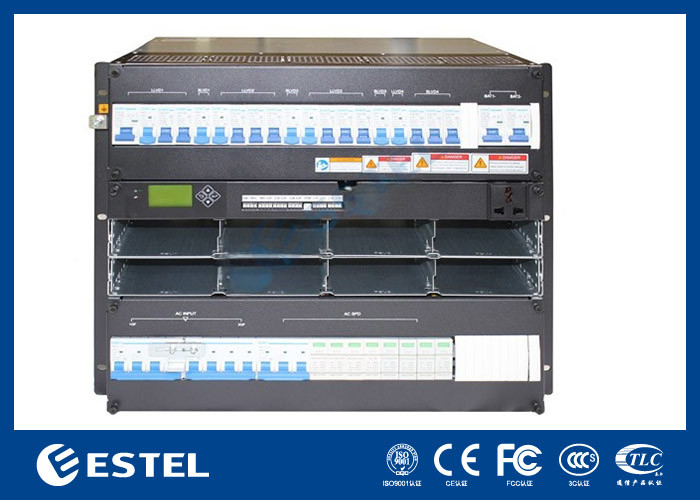

Figures montées sur rack à titre de référence:
5. contrôleur-MC2600 (module de surveillance)
Le panneau avant MC2600
(1) Port LAN (2) Port RS485 (3) Indicateur de fonctionnement (4) Indicateur d'alarme mineure
(5) Indicateur d'alarme majeur (6) Poignée (7) Buttons
Tableau pour la description du bouton du contrôleur
| Le bouton | Définition | |
| Le CSE |
Retourne au menu précédent sans enregistrer les paramètres. |
Appuyez sur les boutons ESC et ORL au même temps dans un court laps de temps Le temps peut redémarrer le contrôleur. |
|
Je suis ORL.
|
Ø Entrez dans le menu principal depuis le mode veille l'écran. Ø Entre dans un sous-menu à partir du menu principal. Ø Enregistre les paramètres du menu. |
|
| En haut |
Passer au menu précédent ou définir des valeurs de paramètres. Lorsque vous définissez des valeurs de paramètres, vous pouvez maintenir enfoncé ce bouton pour ajuster rapidement les valeurs. |
Lorsque la valeur du paramètre est définie par de plusieurs types de cordes, pressées ou bouton vers le bas pour modifier chaque valeur. Après avoir réglé la valeur, appuyez sur bouton de confirmation pour déplacer le curseur retourner automatiquement. |
| Je ne sais pas. |
Passer au menu suivant ou définir des valeurs de paramètres. Lorsque vous définissez des valeurs de paramètres, vous pouvez maintenir enfoncé ce bouton pour ajuster rapidement les valeurs. |
|
Décrit l'indicateur sur le panneau de commande est indiqué dans le tableau ci-dessous
| Le type | Couleur | État | Instructions |
| Indicateur de fonctionnement | Verte | Il scintille | Le contrôleur fonctionne correctement. |
| Je suis déconnecté. | Le contrôleur est défectueux ou n'a pas d'entrée CC | ||
| Alarme mineure | Jaune | Normalement allumé | Le contrôleur génère une alarme mineure |
| Je suis déconnecté. | Le contrôleur ne génère aucune alarme mineure | ||
| Alarme majeure | Le rouge | Normalement allumé | Le contrôleur génère une alarme majeure |
| Je suis déconnecté. | Le contrôleur ne génère aucune alarme majeure |
Le contrôleur fournit deux ports de communication
La définition du port de communication RS485 figure dans le tableau ci-dessous
| Le numéro de code. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nom du signal | Résistance à la combustion | - | - Je ne sais pas. | - | - | - | - | - |
La définition de l'interface du port LAN Ethernet est indiquée dans le tableau
| Le numéro de code. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nom du signal | TX+ | TX- | RX+ | - | - | RX- | - | - |
6Installation sous-traitée
Installez le sous-échafaudage sur le support de 19 pouces, comme indiqué sur la figure ci-dessous.
Ø Étape 1, Retirez le bouchon de l'emballage.
Ø Étape 2, appuyez sur la prise dans le support de 19 pouces
Ø Étape 3: Installer la vis fixe (si le trou de montage de l'oreille du cadre de bouchon ne correspond pas à la position de l'écrou flottant du cadre,
il faut l'ajuster en fonction de l'installation réelle).
Installer le rectificateur/le module solaire
Ø Étape 1, Retirer le module de l'emballage.
Ø Étape 2, maintenez la poignée du module sur le panneau avant et placez le module sur la fente.
Ø Étape 3, pousser lentement le module vers le panneau avant du module et rincer avec la puissance
panneau de distribution.
Ø Étape 4, serrer la vis de fixation sur le panneau du module de manière à ce qu'il ne se détache pas.
