38U monétaires montés à l'extérieur cabinets électriques avec climatisation
Détails de produit
38U Armoires électriques extérieures
,Équipement électrique extérieur
,Équipements électriques extérieurs de la station de base
Réservoirs électriques extérieurs étanches à l'eau 38U à paroi unique
1. Structure des armoires extérieures
(1) Dimension extérieure largeur × largeur × hauteur 750 × 750 × 2000 mm
(2) Un compartiment,Espace libre de 38U
(3) Une porte d'entrée; avec verrou spécial pour l'armoire extérieure (verrou de support)
(4) Matériau: acier galvanisé; paroi unique, épaisseur: 1,2 mm, avec isolation thermique PEF de 20 mm.
(5) Finition de surface: dégraissage, décapage, lavage au phosphore, nettoyage et revêtement électrique.
2Un cabinet de télécommunications résistant aux intempéries. Caractéristiques
- Matériau: acier galvanisé de bonne qualité
- Traitement de surface: dégraissage, déroulage, phosphatation (ou galvanisation) résistante à la rouille, revêtement en poudre.
- Portant de charge de l'armoire: ≥ 400 kg
- Protection contre les pénétrations: IP55
- Rétraction de la flamme: répondre à l'essai A de la norme GB5169.7
- Résistance mécanique: chaque surface peut supporter une pression verticale > 980 N; une fois la porte ouverte, son extrémité extérieure peut supporter une pression verticale > 200 N.
- Résistance d'isolation: la résistance d'isolation entre les dispositifs de mise à la terre et les parties du corps de l'armoire n'est pas inférieure à 2 × 104 M/500 V ((DC).
- tension de résistance: la tension de résistance entre les dispositifs de mise à la terre et les pièces de la carrosserie n'est pas inférieure à 3000 V (DC) /min.
3Tableau 1 Conformité à la norme
| La norme | Définition |
| Les États membres doivent respecter les dispositions de la présente directive. | Compatibilité électromagnétique |
| GB4706.1 | Sécurité des appareils ménagers et des appareils électriques à usage similaire. |
| Je vous en prie.1 | Conditions environnementales existantes dans l'application pour les produits électriques et électroniques - stockage |
| Je vous en prie.2 | Conditions environnementales existantes dans l'application des produits électriques et électroniques - transports |
| Je vous en prie.3 | Conditions environnementales existantes dans l'application pour les produits électriques et électroniques - utilisation |

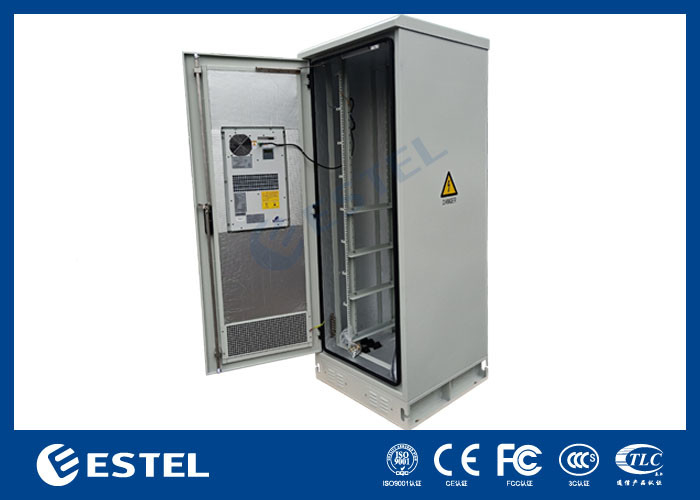

4. Armoire montée au sol Images et schéma
5. Armoire avec les paramètres techniques du climatiseur
| Nom de l'article | Le type | Paramètre technique |
| La structure | Dimension |
Dimension extérieure: W*D*H 750*750*2000 mm |
| La mise en page | Un compartiment | |
| Méthode d'installation de l'équipement | 19 ′′ étagère, espace libre de 38 U | |
| La porte | Avec une porte d'entrée et un verrou à trois points pour l'armoire extérieure (verrou de support) | |
| Matériel | Acier galvanisé, paroi unique avec isolation | |
| Isolement thermique | PEF de 20 mm | |
| Protection contre les intrusions | Pour la protection contre la corrosion | |
| Mode d'installation | autres appareils pour la télécommunication | |
| Contrôle de la température | Réfrigération | Air conditionné |
| Éclairage | Lampe à LED | Lampe à LED |
| Température | Température | Température de fonctionnement: -40°C ~ +55°C |
| Température de stockage: -50 °C à + 70 °C | ||
| Température de transport: -50 °C à +70 °C | ||
| Humidité | Humidité relative | 5% à 95% |
| Pression | Pression de l'air | 62kpa ~ 101kpa (similaire à 0m ~ 5000m d'altitude) |
| Intensité de rayonnement | Intensité du rayonnement solaire | 1120 × (1±5%) W/m2 |
6. CabinetListe des accessoires
| Je ne veux pas. | Nom de l'article | Quantité | Unité | Spécifications |
| 1 | Armoire électrique extérieure | 1 | Réglage |
(1) Dimension extérieure: W*D*H750*750*2000 mm (2) Un compartiment: 19 ̊, 38 U (3) Avec une porte d'entrée et un verrou à trois points pour l'armoire extérieure (verrou de support) (4) Matériau: acier galvanisé, paroi unique avec isolation |
| 2 | Conditionneur d'air | 1 | Réglage | Capacité de refroidissement: 600 W, alimentation électrique: 48 VDC |
| 3 | Lampe à LED | 1 | Le PC | 48 VDC |
| 4 | Le paquet | 1 | Réglage | Étui en bois |
7. Lampes à LED et capteur de porte
La lampe LED est installée en haut de l'armoire.
8.Montage au sol
- L'armoire comprend une barre de cuivre de mise à la terre avec revêtement anticorrosion.
- La partie métallique de l'armoire doit être interconnectée et reliée par une barre de mise à la terre.
- La mise à la terre de protection des autres équipements à l'intérieur de l'armoire doit être reliée à la barre de mise à la terre.
9- Pour refroidir.
Air conditionné
Capacité de refroidissement: 600 W.
L'alimentation électrique: 48 VDC.
Installé sur la porte d'entrée.
10Emballage et expédition
L'emballage de l'armoire utilise un boîtier en bois sans fumigation qui convient à l'exportation.
-
