Détails sur le produit:
Conditions de paiement et expédition:
|
Taille externe de Cabinet: | Pour les véhicules à moteur à combustion | Niveau de protection: | Pour la protection contre la corrosion |
---|---|---|---|
Support de 19 pouces: | 38U | couleur: | RAL7035 gris |
Accessoires intégrés: | PDU, SME, capteurs | Matériel: | Acier galvanisé, à mur unique avec l'isolation |
Serrure de Cabinet: | Serrure de point trois anti-vol (cadenas de soutien) | Traitement de surface: | Revêtement extérieur de poudre d'anticorrosion |
Nom du produit: | Armoires de télécommunications extérieures,Ip65 Armoires extérieures | Système de refroidissement: | Conditionneur d'air comprimé de 500W 1000W 1500W 2000W |
Surligner: | 38U Armoire de données extérieure,Couche en poudre 19 pouces cabinet télécom,Cabinet de télécommunications extérieur de 19 pouces |
Armoire de données extérieure 19 pouces Rack 38U hauteur plancher monté standard de l'enceinte télécom
1. Une brève introduction au cabinet de données extérieur
● Construction en extérieur
● 38 racks (RU), rails standard 19
● Accès avant (accès arrière optionnel)
● Système de verrouillage à trois points anti-vol, cadenas de support
● Couche en poudre extérieure, anti-corrosion
● Couleur standard: gris clair, RAL7035.
● Entrée de câble au fond de l'armoire
● Inclure une barre de mise à la terre
● Mettez un bouchon de porte.
● Mettez quatre roues au bas.
● Des solutions de refroidissement en option: ventilateur, climatiseur, échangeur de chaleur
2. Comment concevoir une cabine de données extérieure
La conception d'un cabinet de données extérieur nécessite des considérations particulières par rapport aux cabinets intérieurs en raison de l'exposition aux éléments météorologiques et aux facteurs environnementaux.Voici quelques détails importants à considérer pour un cabinet de données extérieur:
Conception résistante aux intempéries: La cabine de données extérieure doit être conçue pour résister aux intempéries et aux éléments tels que la pluie, la neige, le vent et les températures extrêmes.Il doit être doté d'un indice IP (protection contre les intrusions) indiquant son niveau de protection contre les objets solides et les liquides..
Sélection des matériaux: Choisissez des matériaux durables et résistants à la corrosion pour résister aux conditions extérieures.ou polymères résistants aux intempéries.
Refroidissement et ventilation: mettre en place des systèmes de refroidissement et de ventilation efficaces pour maintenir des températures de fonctionnement optimales pour les équipements logés à l'intérieur du placard.et des échangeurs de chaleur peuvent être nécessaires pour prévenir la surchauffe.
Caractéristiques de sécurité: Veillez à ce que l'armoire de données extérieure soit sécurisée contre tout accès non autorisé et toute manipulation.et des systèmes d'alarme pour améliorer la sécurité.
Gestion de l'énergie: mettre en place un système de distribution d'énergie fiable qui peut résister aux conditions extérieures.et solutions d'alimentation de secours comme des piles ou des panneaux solaires si nécessaire.
Gestion des câbles: Organisez et sécurisez les câbles dans le cabinet de données extérieur pour éviter les dommages et assurer une connectivité efficace.et des attaches de câbles pour une bonne gestion des câbles.
Surveillance environnementale: envisagez d'intégrer des systèmes de surveillance environnementale pour suivre la température, l'humidité et d'autres conditions environnementales à l'intérieur du cabinet.Cela permet une maintenance proactive et une réponse rapide à toute anomalie.
Protection contre la foudre: installer des mesures de protection contre la foudre pour protéger les équipements contre les surtensions électriques causées par les coups de foudre.et détecteurs de foudre.
Gestion à distance: intégrer des capacités de surveillance et de gestion à distance pour superviser et contrôler le cabinet de données extérieur à partir d'un emplacement centralisé.et dépannage à distance.
Conformité aux normes: veiller à ce que la conception de l'armoire de données extérieure soit conforme aux normes et réglementations du secteur relatives aux installations d'équipements extérieurs, à la sécurité électrique,et protection de l'environnement.
3. Instructions pour le cabinet de données extérieur
Pour ceux qui ont besoin de plus que de l'armoire standard, cette série peut également offrir une véritable sécurité de la solution personnalisée avec beaucoup d'options disponibles,fournir un environnement climatisé pour tout équipement électroniqueIl fournit un environnement sûr et climatisé pour tout équipement électronique.
Cet armoire est de 2000 mm de haut et 8000 mm de large et 1000 mm de profondeur.
4. Diagramme du cabinet de données extérieur
5. Tableau de conformité standard
La norme | Définition |
Les États membres doivent respecter les dispositions de la présente directive. | Compatibilité électromagnétique |
GB4706.1 | Sécurité des appareils ménagers et des appareils électriques à usage similaire. |
Je vous en prie.1 | Conditions environnementales existantes dans l'application pour les produits électriques et électroniques - stockage |
Je vous en prie.2 | Conditions environnementales existantes dans l'application des produits électriques et électroniques - transports |
Je vous en prie.3 | Conditions environnementales existantes dans l'application pour les produits électriques et électroniques - utilisation |
6.Paramètre technique de l'armoire de données extérieure
Configuration | Nom de l'article | Paramètre technique |
Le cabinet | Modèle | Pour les appareils à moteur électrique |
Niveau de protection | Pour la protection contre la corrosion | |
Dimension extérieure | Pour les véhicules à moteur à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à: | |
Dimension interne | 19 pouces, 38U | |
Matériel |
Acier galvanisé, épaisseur 1,2 mm, paroi unique. Épaisseur des pièces de roulement: 2,0 mm |
|
Isolement | PEF | |
Le revêtement | Couche en poudre de polyester | |
Couleur | RAL7035 Pour les véhicules à moteur électrique | |
Fermeture | Système de verrouillage à trois points anti-vol | |
La charnière | Charnière intérieure | |
Options d'installation | à l'aide d'un dispositif de détection | |
Routage par câble | Cable dans et hors du fond de l'armoire | |
Maintenance | Une porte avant, une porte arrière. | |
Réfrigération |
AC climatiseur |
1500W 220VAC 50Hz, installé sur la porte d' entrée |
Autres | Lampe à LED | |
L'interrupteur de la garde d'entrée | ||
Environnement | Température de fonctionnement | -40°C à +55°C (+ rayonnement solaire) |
Température de stockage | -40°C à +70°C | |
Humidité de travail | 5% à 95% (pas de condensation) | |
Altitude de travail | 0 à 4000 mètres |

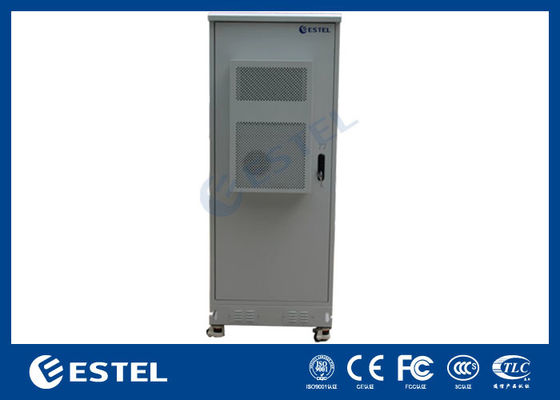

7- Des photos du cabinet

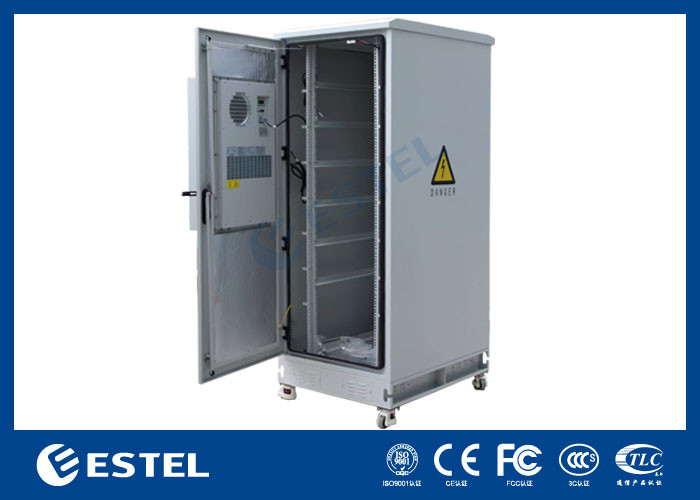

À l'intérieur

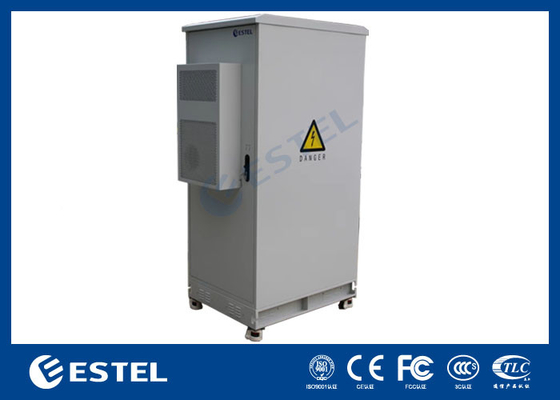

En extérieur:
8Fonction du climatiseur:
9. Différents systèmes de refroidissement à votre choix
