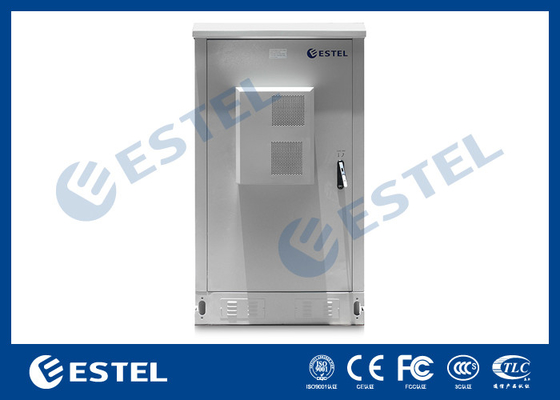

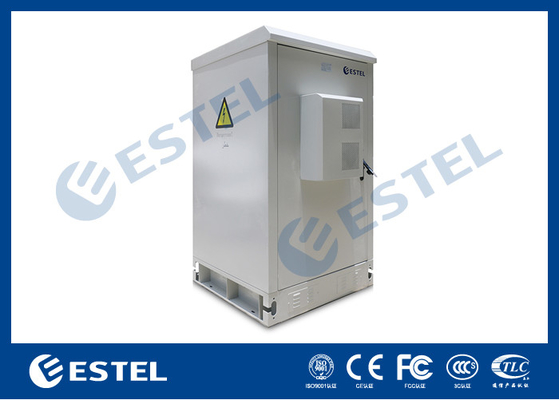

Le support d'équipement de 19 pouces a galvanisé le Cabinet extérieur de télécom de base de Cabinet extérieur en acier de station avec le climatiseur de DC48V

1. Introduction au plancher de Cabinet

L'armoire extérieure est très utilisée dans les sites mobiles de la télécommunication des opérateurs de télécom, les petits abris extérieurs, les armoires de commande électriques ferroviaires, la police électronique, les stations de base de communication, les stations extérieures de détection d'air, les armoires de commande solaires, etc.

2.Cabinet comporte

Conception à double paroi compacte et légère
La protection la plus élevée contre la corrosion
Comporte un toit intégré
Épaisseur de plat : 1.5mm
avec l'isolation thermique, manteau de poudre de polyester avec la protection UV
Garniture-approprié non poreux de PUR aux températures extrêmes
La conception complètement soudée, a fourni complet, aucune assemblée exigée
Finition extérieure : La poudre dégraissant, de marinage, phosphorique le lavage, le nettoyage, et ont enduit

3. Instructions de Cabinet

Cette armoire est 1800mm haut et 1000mm large et 1000mm profond. Cette armoire représentent une solution appropriée pour des projets avec des conditions élevées sur le climat stable de dans-support. Elles sont spécifiquement conçues pour le support sur une colonne.


accessoires 4.Optional :


●Solution de refroidissement : Nous adoptons le climatiseur pour commander la température assurant la meilleure condition de travail à l'intérieur de l'armoire.
●Unité de distribution d'énergie : peut répondre aux exigences du fonctionnement normal de système d'alimentation et de l'entretien du matériel
●Capteurs : peut surveiller la température interne, humidité, le feu/fumée, l'état ouvert par porte.
●Lumière : la lumière d'une seule pièce de tube de LED est pour allumer l'insde et fixe sur le capot supérieur.
●Intérieur fort de support à équiper des équipements de télécommunication, de la source d'énergie, du dispositif de contrôle de température et d'autres attachements.
●Affichage numérique le température-arrangement, alarme de la température, paramètres intérieur et extérieur de la température, et toutes sortes de l'autres information d'alarme, etc.


paramètres 5.Cabinet techniques

6. introduction de Cabinet

• Structure de Cabinet

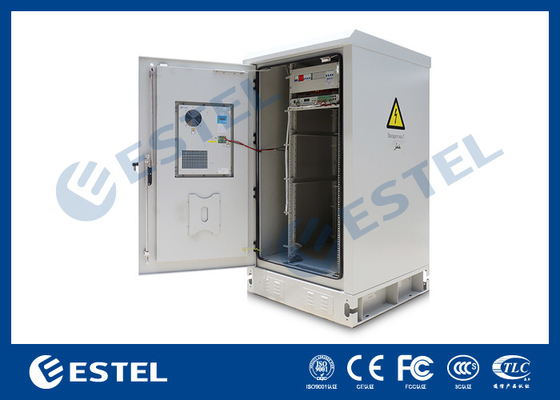

L'armoire inclut 19" support d'installation d'équipement. L'armoire inclut deux climatiseurs, un installés sur l'entrée principale et des autres installés sur la porte arrière.

• Porte et serrure de Cabinet

L'armoire inclut une entrée principale et une porte arrière. La porte d'armoire emploie la structure incluse. L'angle d'ouverture de porte est plus grand que 110°and le dispositif de limite de porte peut limiter l'angle s'ouvrant. La serrure est serrure de point trois theftproof, soutenant le cadenas. Chaque porte d'armoire incluent le capteur de porte ouverte, collaborant avec l'unité de surveillance d'environnement.


7. Caractéristiques

• L'armoire est antipoussière, un sunproof et antipluie, qui est employé dans l'environnement extérieur.
• Le climatiseur de refroidissement d'utilisations d'armoire.
• Y compris la lampe de l'illumination LED de -48VDC.
• L'armoire inclut l'unité de surveillance de puissance et d'environnement, qui peut envoyer l'alarme de panne de courant, l'alarme de porte, la température et l'alarme ouvertes d'humidité, détecteur de fumée, l'alarme etc. de l'eau.
• La disposition de l'armoire est raisonnable, qui facilitera l'accès par câble, fixant et fondant. Au fond de l'armoire, il y a des admissions de câble séparément pour le cable électrique, le câble de signal et le câble à fibres optiques.
• Tous les câbles, cachetage et isolation thermique utilisée dans l'armoire sont faits à partir des matériaux ignifuges.
• L'armoire inclut 19" support standard d'installation.

8. Spéc. techniques


(1) états applicables d'environnement :
Température de fonctionnement : -40°C | + 55°C
Température de stockage : -50°C | + 70°C
La température de transport : -50°C | + 70°C
Hygrométrie (Rhésus) : 5%~99%
Pression atmosphérique : 62kPa | 101kPa (semblable à 0m | altitude de 5000m)

• Matériel : la bonne qualité a galvanisé en acier
• Préparation de surface : dégraissant, derusting, phosphatage antirouille (ou galvanisation), poudre enduite.
• Cabinet porteur : ≥600kg
• Protection d'entrée : IP65
• Non-propagation de la flamme : conformez-vous GB5169.7 à l'essai A
• Résistance d'isolation : la résistance d'isolation entre fondre des dispositifs et des parties du corps d'armoire n'est pas inférieure à 2×104M/500V (C.C).
• Tension de tenue : tension de tenue entre fondant dispositif et armoire parties du corps est pas inférieur que 3000V) (de C.C/1min.

Force mécanique : chaque surface peut soutenir la pression droite >980N ; après que la porte soit ouverte, son extrémité externe peut soutenir la pression droite >200N.


9. Diagramme de dimension

Installation de composants

La lampe de LED, capteur de la lampe de LED, capteur de fumée, capteur de porte et température et capteur d'humidité sont installées en haut de l'armoire.




Le capteur de l'eau est installé au fond de l'armoire.






L'unité de surveillance de PDU et d'environnement sont installées sur 19" support.



L'armoire inclut totalement deux climatiseurs, un climatiseur installé sur l'entrée principale et l'autre installés sur la porte arrière.




Admission de câble

Le câble d'alimentation et d'autres câbles externes tous emploient la méthode de câblage inférieure.



Fondre la protection


• L'armoire inclut fondre la barre de cuivre avec le revêtement anti-corrosif. Il y a assez de vis pour câbler des terminaux de connexion.
• La pièce en métal de l'armoire devrait être reliée ensemble et reliée à fondre la barre. La résistance de connexion entre deux points quelconques est inférieure à 0.1Ω.
• La mise à la terre protectrice d'autres équipements à l'intérieur de l'armoire devrait être reliée à la barre fondante.
