Anti corrosion de Cabinet extérieur imperméable à mur unique des télécom IP55 40U
Détails de produit
Cabinet extérieur à mur unique de télécom
,Cabinet extérieur de télécom d'IP55 40U
,support 40U à mur unique

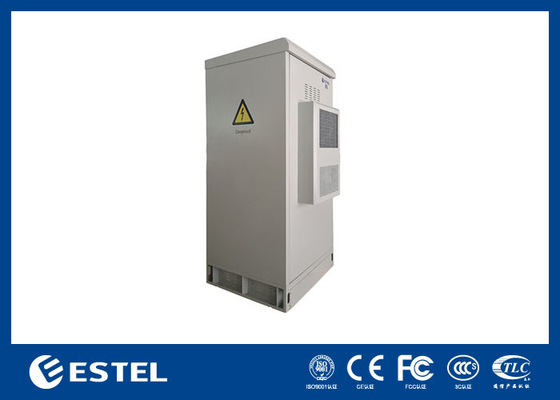

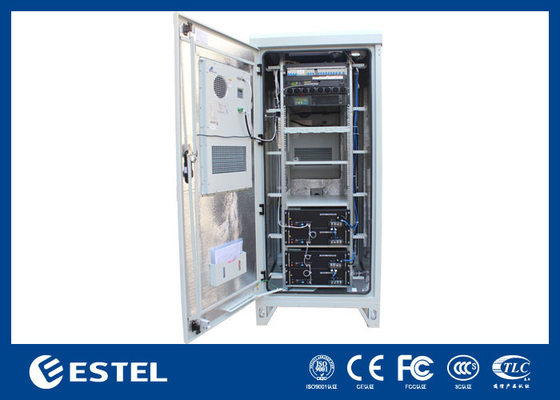

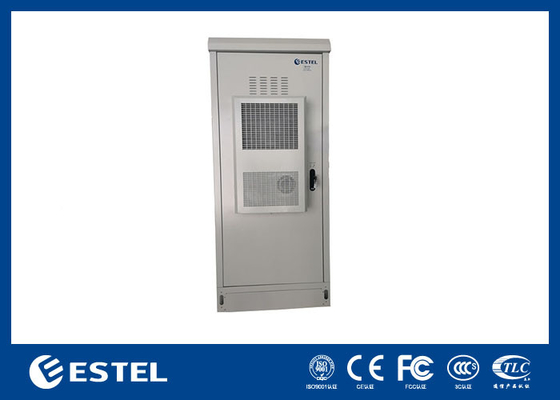

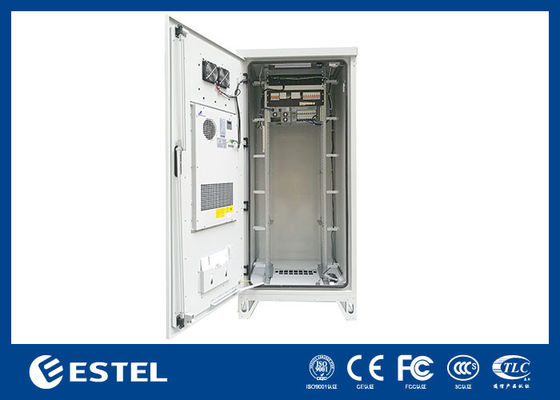

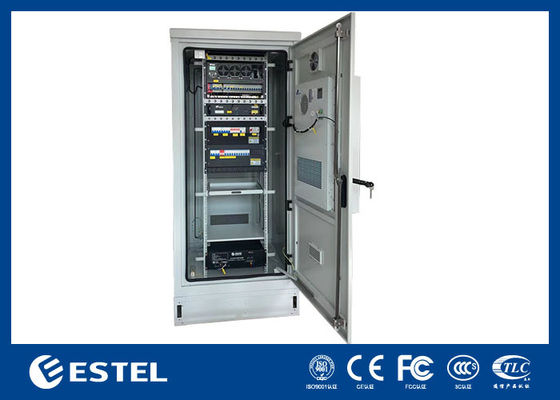

Corrosion extérieure de Cabinet des télécoms 40U imperméable IP55 à mur unique anti
1.Armoire de télécommunication extérieureParamètres techniques
| Article | Taper | Paramètre technique |
| Structure | Dimension | Dimension externe : W×D×H 900×900×2100mm |
| Mise en page | 1 compartiment | |
| Méthode d'installation de l'équipement | Baie 19", 40U | |
| Porte | Avec une porte d'entrée et serrure trois points pour armoire extérieure (support cadenas) | |
| Matériel | Acier galvanisé, simple paroi avec isolation | |
| Isolation thermique | FEP de 20 mm | |
| Protection contre la pénétration | IP55 | |
| Contrôle de la température | Refroidissement | Climatiseur et ventilateur |
| Éclairage | Lampe LED | Lampe LED |
| Température | Température | Température de fonctionnement : -40 °C ~ +55 °C |
| Température de stockage : -50 °C ~ + 70 °C | ||
| Température de transport : -50 °C ~ +70 °C | ||
| Humidité | Humidité relative | 5% ~ 100% |
| Pression | Pression atmosphérique | 62kpa ~ 101kpa (similaire à 0m ~ 5000m d'altitude) |
| Intensité du rayonnement | Intensité du rayonnement solaire | 11 h 20 &fois; (1 ± 5%) W/m2 |
2.IP55Cabinet TélécomProfil
ESTEL est un fabricant professionnel d'armoires de télécommunications extérieures et de solutions de contrôle de température pour armoires de télécommunications extérieures en Chine. Nous avons plus de 10 ans de
Expérience en R&D, production et exportation.
3. Avantages de notre cabinet
(1) Nous pouvons intégrer le climatiseur, le système de surveillance de l’environnement, le système de redresseur, la distribution d’énergie, l’onduleur, la batterie et la fibre optique dans l’armoire de télécommunication extérieure.
(2) Matériau de l'armoire : l'acier galvanisé, l'acier inoxydable, l'aluminium et l'acier laminé à froid sont facultatifs.
(3) Diverses méthodes d'installation de l'armoire : montage au sol, montage mural et montage sur poteau.
(4) Méthode de refroidissement de l'armoire : le climatiseur, l'échangeur de chaleur, le TEC et le ventilateur sont facultatifs.
(5) Type d'armoire : armoire d'équipement, armoire de batterie et armoire d'alimentation (compartiment unique, deux compartiments, compartiments multiples).
(6) Nous avons des ingénieurs de conception professionnels qui peuvent être fabriqués sur mesure.
(7) Le niveau de protection élevé de l'armoire extérieure, IP55, IP65, IP66, étanche à l'eau, à la poussière, peut être utilisé dans un environnement extérieur difficile.
(8) Structure de porte intégrée, serrure à trois points, pas de vis extérieures, améliore l'antivol.
(9) Ventes directes auprès des fabricants pour augmenter votre marge bénéficiaire.
(10) Inspection de qualité stricte et qualité stable.
(11) Livraison rapide, ne vous inquiétez pas du délai de livraison.
(12) Service après-vente parfait.
4. Caractéristiques de l'armoire de télécommunication extérieure
(1) L'armoire est étanche à la poussière, au soleil et à la pluie, niveau de protection IP55.
(2) Refroidissement de l'armoire : climatiseur et ventilateur.
(3) La disposition de l'armoire est raisonnable, ce qui facilitera l'accès, la fixation et la mise à la terre des câbles. Il y a des entrées de câble individuellement pour le câble d'alimentation, le câble de signal et le câble optique.
(4) Inclure une barre de mise à la terre.
(5) Y compris système de surveillance de l'environnement avec communication SNMP.
(6) La distribution d'énergie peut être personnalisée en fonction des besoins réels du client.
(7) Le système de redresseur de télécommunication peut être personnalisé.
5. Liste des accessoires d'armoire
|
Non. |
Article |
Quantité |
Unité |
Spécifications |
|
1 |
Armoire de télécommunication extérieure |
1 |
Ensemble |
(1) Dimension externe W×D×H 900×900×2100mm (2) Un compartiment : comprenant un rack standard 40U de 19 " (3) Avec une porte d'entrée et une serrure antivol à trois points pour armoire extérieure (cadenas de support) (4) Matériau : acier galvanisé ; simple paroi avec isolation thermique (5) Niveau IP : IP55 (6) Entrée de câble en bas (7) Y compris la barre de cuivre de mise à la terre |
|
2 |
Climatiseur |
1 |
Ensemble |
Climatiseur Capacité de refroidissement : 1500W, Alimentation : AC220V, 50 Hz |
|
3 |
Ventilateur |
1 |
Ensemble |
Deux ventilateurs AC220V et un contrôleur de température |
|
4 |
Système de surveillance de l'environnement |
1 |
Ensemble |
1 fois ; unité de surveillance de l'environnement, 19", 1U ; AC220V, prend en charge la communication RS485 et SNMP 1 fois ; capteur de fumée, 1 fois ; capteur d'eau, 1 fois ; capteur de température, 1 fois ; capteur de porte. |
|
5 |
Unité de distribution d'alimentation CA et CC |
1 |
Ensemble |
Preuve de foudre de catégorie B Entrée CA : 63A/2P×1 ; Sortie CA : 16A/1P×4 ; Sortie CC : 16A/1P × 4 ; Hauteur : 4U |
|
6 |
Interrupteur de lampe LED |
1 |
PC |
Utilisé pour contrôler l'allumage/extinction de la lampe LED |
|
7 |
Lampe LED |
1 |
PC |
AC220V, utilisé pour l'éclairage dans l'armoire |
|
8 |
Emballer |
1 |
Ensemble |
Caisse en bois |
6. Système de redressement de télécommunication
Modèle : ET48450P200 Photos
Présentation du système redresseur ET48450P200
ET48450P200est un sous-rack de 19 pouces pour système d'alimentation hybride, avec une conception compacte de hauteur 13U pour répondre aux besoins des applications critiques de transmission fibre et micro-ondes, dispositif d'accès, commutateur. La puissance maximale du système est de 450 A, avec entrée CA/entrée CC/batterie/MCB de charge. Les câbles sont accessibles par l'avant avec MCB et jeu de barres.
Principales fonctionnalités
-
Large plage de tension d'entrée : 85 à 290 VAC pour le redresseur et 120 à 420 VDC pour MPPT
-
Prend en charge les interfaces de communication Ethernet, SNMP, ModBus et RS485
-
Le redresseur, le MPPT et le contrôleur sont enfichables à chaud, maintenance en ligne facile et rapide
-
Rendement élevé jusqu'à 96 % pour des coûts d'exploitation réduits
| Système de redressement de télécommunication - ET48450P200 | |||||
| Dimension | L482 x P350,6 x H13U, ≤40kg (sans modules) | ||||
| Mode refroidissement | Refroidissement naturel | ||||
| Mode d'entretien | Entretien avant | ||||
| Niveau de protection | IP20 | ||||
| Distribution des entrées | |||||
| CA | CC | ||||
| Mode d'entrée | 380VAC triphasé | 120 V CC~420 V CC | |||
| Fréquence d'entrée |
45~65 Hz, valeur nominale : 50 Hz/60 Hz |
/ | |||
| Capacité d'entrée | 100A/4Px1 | 25A/2Px4 | |||
| SPD | 20kA/40kA, 8/20µs | ||||
| Répartition des sorties | |||||
| Module redresseur | Module solaire | ||||
| Tension de sortie |
-42~-58VDC, valeur nominale : -53,5VDC |
-42~-58 V CC, valeur nominale : -54,5 V CC |
|||
| Disjoncteurs de batterie | 250A/1Px3(125A/3Px3) | ||||
| Disjoncteurs de charge |
LLVD : 125A/P x 2, 25A/1P x 1, 1 pos. de rechange BLVD : 125A/1P x 2, 6A/1P x 2 |
||||
| SPD CC | 10kA/20kA, 8/20μs | ||||
| Module | |||||
| Module redresseur | Module solaire | ||||
| Tension d'entrée | 85~290VAC, évalué 220VAC | 120~420 V CC, évalué à 340 V CC | |||
| Efficacité | >96% | >96% | |||
| Puissance nominale | 3000W (176 à 290VAC) | 3000W (200 à 420VAC) | |||
| Température de fonctionnement | -10°C~+75°C(sortie entièrement inférieure à 55°C) | -10°C~+75°C(sortie entièrement inférieure à 50°C) | |||
| Contrôleur | |||||
| Entrée de signal | 7 contacts secs | ||||
| Sortie d'alarme | 4 AI (2 températures de batterie, 1 température ambiante, 1 capteur de niveau de carburant), 1 RS485, 7 DI | ||||
| Port de communication | RS485, SNMP | ||||
| Mode d'affichage | Écran LCD | ||||
| Environnement | |||||
| Température de fonctionnement | -10°C ~+50°C | ||||
| Température de stockage | -40°C ~+75°C | ||||
| Humidité de fonctionnement | 5%~95 % (sans condensation) | ||||
| Altitude | 0~4000m (si l'altitude est comprise entre 3000m~4000m, la température maximale de fonctionnement diminue de 1°Cà mesure que l'altitude augmente de 200 m) | ||||
7. Dessin d'une armoire de télécommunication extérieure
8. Images d'armoires personnalisées
9. Certificat IP65 d'armoire de télécommunication extérieure
10. Applications de l'armoire de télécommunication extérieure
11. Emballage et livraison
Notre emballage est constitué de contreplaqué exempt de fumigation, et non de bûches/bois massif.
Se conformer à la NIMP 15, article 2.1, publiée par la FAO des Nations Unies. Solide, résistant à l'humidité, aux chocs et spécial pour l'exportation.
12. Autres photos d'armoires de télécommunications extérieures
-
