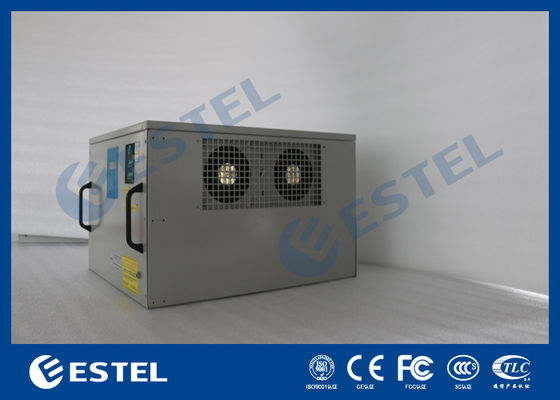

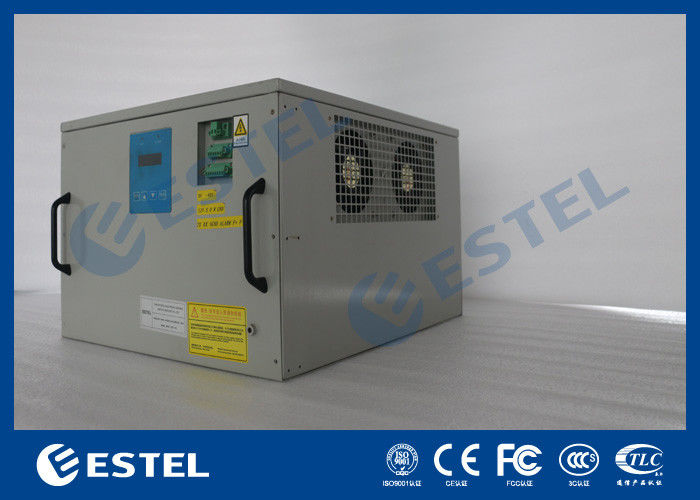

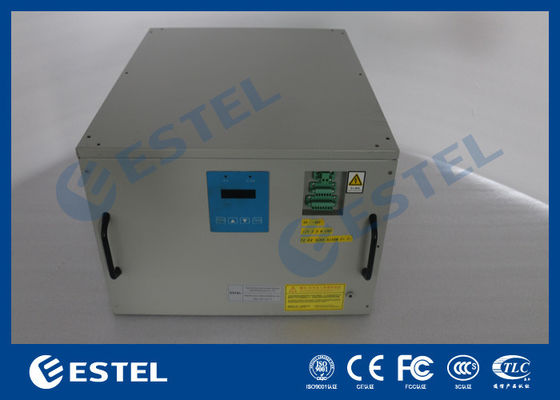

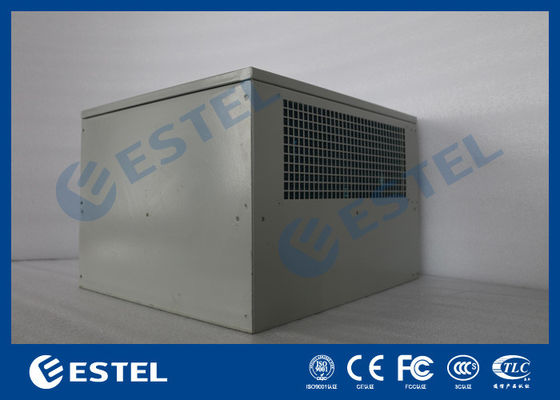

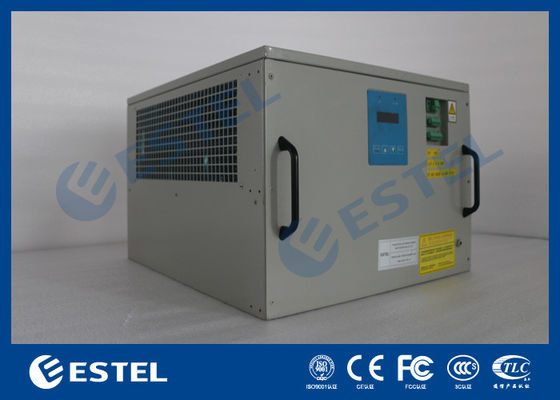

Échangeur de chaleur à étagère extérieure
Détails de produit
échangeur de chaleur d'armoire
,échangeur de chauffage électrique
Échangeur de chaleur pour rack extérieur monté en haut, échangeur de chaleur à air industriel
Détails rapides :
| Lieu d'origine : Shenzhen, Chine (continentale) | Capacité d'échange thermique nominale : 120W/K |
| Nom de marque : ESTEL | Capacité de chauffage nominale : 300/500W (en option) |
| Modèle : HE06-120SEH/T | Tension d'entrée : DC48V |
| Nom du produit : Échangeur de chaleur pour armoire extérieure | Courant d'entrée nominal : 2,95A |
| Certification : ISO9001, CE, 3C, FCC, TLC | Puissance d'entrée nominale : 142W |
| Matériau du couvercle : acier galvanisé | Température de fonctionnement : -20°C ~ +55°C |
| Niveau de protection : IP55 | Bruit : 59dB |
| Mode d'installation : monté en haut | Dimensions L×P×H : 482,6×500×310mm |
| Support OEM | Méthode de refroidissement : échangeur de chaleur à caloduc |
Conditions de paiement et d'expédition :
| Quantité minimum de commande : | 1 ensemble |
| Prix : | négociation |
| Conditions de paiement : | T/T, L/C, etc. |
| Capacité d'approvisionnement : | 16 000 ensembles par mois |
| Délai de livraison : | 10-15 jours ouvrables |
| Détails de l'emballage : | carton + mousse + caisse en bois |
1. Paramètres techniques
| Modèle | HE06-120SEH/T |
| Paramètres de performance | |
| Tension nominale (V) | DC48V |
| Courant nominal (A) | 2,95 |
| Capacité d'échange thermique (W) | 1200 |
| Puissance du chauffage (W) | 300 |
| Puissance nominale (W) | 142 |
| Volume d'air de circulation (m3/h) | 820 |
| Bruit (dB(A)) | 59 |
| Réfrigérant | Liquide mixte |
| Température de fonctionnement | -20°C ~ 55°C |
| Paramètres mécaniques | |
| Mode d'installation | Installé en haut |
| Hauteur (mm) | 310 |
| Largeur (mm) | 482,6 |
| Profondeur (mm) | 500 |
| Paramètres du contrôleur | |
| Tension de fonctionnement (V) | DC36~72 |
| Température et humidité de fonctionnement | -20°C ~ +80°C, <90%HR |
| Précision du contrôle de la température (°C) | 0,1 |
| Consommation d'énergie (W) | 5 |
| Mode de communication | Contact sec, RS485, RS232, GPRS |
2. Description
En raison du problème structurel du cœur d'échange de chaleur, le rapport puissance/chaleur de l'échangeur de chaleur à plaques traditionnel est limité à 4~6, et la valeur d'atténuation de l'échange de chaleur deviendra de plus en plus élevée après une période de fonctionnement. Après avoir appliqué le nouveau type d'échangeur de chaleur à caloduc à double siphon, qui réduit la résistance à l'écoulement du liquide de refroidissement grâce à deux groupes de caloducs à siphon, le rapport puissance/chaleur est de 10 et plus, tandis qu'en vertu de la technologie d'échange de chaleur à flux parallèle, la résistance de l'air est 2/3 inférieure à celle de la plaque traditionnelle. Par conséquent, il peut non seulement économiser près de la moitié de la consommation d'énergie et prolonger l'intervalle de maintenance deux fois ou plus pendant le fonctionnement à long terme.
3. Application
Le produit est largement appliqué dans les armoires de télécommunications, les salles de télécommunications de petite et moyenne taille, les salles UPS, les salles de stations de base extérieures, les machines publicitaires extérieures, les salles d'échange de billets de banque des guichets automatiques bancaires, etc.
4. Caractéristiques
(1) Fiable : alimentation DC 48V, fonctionne bien même en cas de panne de courant alternatif
(2) Faible bruit
(3) Protection contre la corrosion : la tôle d'acier revêtue de poudre résiste aux environnements difficiles
(4) Entretien facile : IP55 conçu pour le rinçage
(5) Conforme aux exigences RoHS
(6) Surveillance : Fournir une alarme complète et un rapport d'état via l'interface RS485 pour la télécommande
5. Schéma de câblage électrique

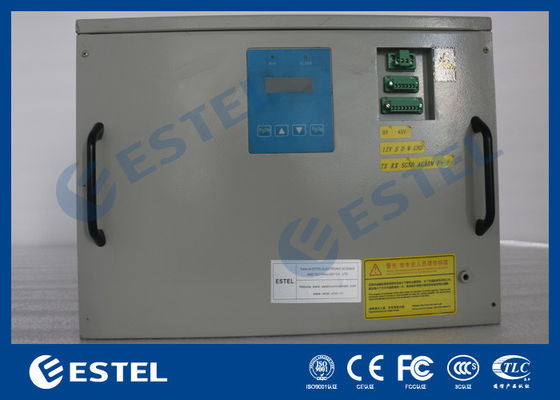

Ports de câblage :
0V -48V :entrée d'alimentation (entrée de tension : DC36 - 65V)
A+ B- SGND : Interface de communication RS485
AL1 AL2 : sortie d'alarme générale
F+ F- : sortie de contrôle de ventilation directe auxiliaire (tension de sortie : DC48V)
6. Schéma de câblage du système de contrôle
7. Emballage et expédition
Notre agent de livraison
Les marchandises peuvent être expédiées par mer, par air, par courrier, par voie terrestre, par train, etc.
Outre l'agent de livraison suivant, nous pouvons également rechercher l'agent de livraison avec le meilleur prix en Chine si vous avez besoin que nous le fassions pour vous.
8. Nos coordonnées
Téléphone portable :0086-13752765943
Téléphone :0086-0755 66600941
Courriel : info@estel.com.cn
lxf.estel@hotmail.com
Skype :fiona.liang10
-
