Système de surveillance environnementale à support de 19 pouces

Système de surveillance environnementale monté en rack 19 pouces Modèle FSU1000

1. Paramètres du produit

Dimensions : L 440 mm * P 200 mm * H 44 mm (19 pouces, 1 U)

Précision : TENSION CC ± 0,5 %

Tension de fonctionnement : CC36-72V ou CA90-264V

Puissance nominale : 5W (consommation électrique de l'ensemble de l'appareil, hors alimentation externe) température ambiante de fonctionnement : -20 °C-55 °C

Température de stockage et de transport : -40 °C-70 °C

Humidité relative : 90 % (40 °C ± 2 °C)

Altitude : mesure de 0 à 3000 M

2. Système de surveillance environnementale Profil du produit

L'unité de surveillance environnementale est un hôte de surveillance réseau conçu pour les salles réseau intégrées qui intègre la surveillance de l'onduleur et les environnements d'alimentation étendus. Adoptant le style de conception populaire monté en rack 19 pouces, prenant en charge l'alimentation CA 220 V ou CC 48 V, prenant en charge plus de 12 voies de valeur de commutation, une sortie de contrôle de relais multi-voies et une extension de température et d'humidité ambiantes, avec des fonctions de surveillance et de contrôle SMS, plus sûr et plus fiable. Ce sera le meilleur choix pour les salles de service modernes sans personnel.

3. Système de surveillance environnementale Fonctionnalité du produit

• Le FSU1000 est un dispositif d'acquisition matérielle pour le contrôle matériel et le service de la station d'armoire et de salle des machines. La nouvelle conception combine les besoins pratiques de la livraison du projet et de la mise en œuvre du projet de la station extérieure ETC et de l'armoire extérieure, en se concentrant sur la solution de la maintenabilité du système, du câblage du système, du débogage, de l'esthétique et d'autres exigences, adaptée à la plupart des collectes frontales de l'environnement d'application.

• L'unité de surveillance de l'environnement d'alimentation de la série FSU1000 est un système de surveillance de l'environnement d'alimentation miniaturisé, de haute fiabilité et d'installation pratique pour les stations de base de communication, les salles informatiques intégrées et les armoires extérieures, il est spécialement utilisé pour l'alimentation, l'environnement, le contrôle des équipements et la surveillance à distance des stations de base de communication, des salles des machines intégrées et des armoires de machines extérieures.

• L'unité de surveillance environnementale dynamique de la série FSU1000 a pour fonctions de détecter les signaux de contact sec tels que la protection d'entrée, l'immersion dans l'eau, la fumée, la protection contre la foudre, la panne de climatisation, l'infrarouge, la détection de température et d'humidité, etc. et des fonctions intégrées de détection de coupure de courant de la ville et de détection de vibration d'inclinaison.

• l L'unité de surveillance environnementale dynamique de la série FSU1000 intègre une fonction de mesure de la tension CC et est équipée de 8 interfaces de capteur à effet Hall, utilisées pour mesurer le courant CC, la tension de mesure analogique, l'émetteur de courant.

• l L'unité de surveillance environnementale dynamique de la série FSU1000 dispose de multi-canaux

• l Fonction d'accès au signal RS485/RS232 (jusqu'à 16), peut être utilisée pour l'alimentation électrique, la climatisation, les onduleurs, les batteries au lithium, les compteurs intelligents, les serrures de porte électroniques, la voix, l'accès au protocole des équipements vidéo.

• l L'unité de surveillance environnementale dynamique de la série FSU1000 avec une variété de choix de mode de communication (RS485/RS232, TCP, UDP, SNMP, NB-IOT, 4g, Wifi, etc.), facile à mettre en réseau. L'unité de surveillance environnementale dynamique de la série FSU1000 prend en charge l'accès à un écran de configuration de 7 pouces.

3. Apparence et spécifications de l'interface

IMU-Interface :

Les panneaux et les interfaces pour IMU sont présentés ci-dessous

Purture 1-2 Apparence avant et arrière de l'IMU

ÉTENDRE LA DÉFINITION DE L'ORDRE DE LA LIGNE SÉRIE :

4. Exigences de configuration d'installation du système de surveillance environnementale

Un onduleur avec interface de communication RS-232 ;

Un ordinateur (avec droits d'administration) avec interface de communication RS-232 et carte adaptateur Ethernet 10M/100M pour le paramétrage initial ;

environnement réseau complet ;

Série d'options d'extension de fonction pour la surveillance, le contrôle et la gestion du réseau de l'alimentation des onduleurs et des environnements et périphériques de la salle informatique (en option).

5. Avantages du système de surveillance environnementale

1. Le panneau avant est équipé d'un écran à cristaux liquides de 3 pouces pour une utilisation facile et intuitive.

2. Tous les ports série sont équipés de voyants pour afficher visuellement l'état de la communication.

3. COMPACT : ” boîtier standard 1u/19", facile à installer.

4. Équipé de 5 ENSEMBLES DE CAPTEURS JUSQU'À 15W d'alimentation externe pour prendre en charge une variété de

5. liaison logique

6. Prise en charge de la transmission transparente et du transfert des données de protocole.

7. Prend en charge un grand nombre de capteurs, d'accès aux équipements, avec analogique, commutation, RS485/RS232

8. accès au signal.

9. TÉLÉCHARGEMENT GSP standard, protocole ouvert.

10. Alimentation flexible, alimentation CA ou CC.

11. Les pages Web avec toutes les fonctionnalités rendent la présentation des données simple et directe

12. Équipé d'un buzzer, invite vocale locale de l'état de l'alarme

13. OFFRE JUSQU'À 16 ports série 485 (version IMU 1016

14. La capacité d'adaptation des ports est bonne, en même temps, l'objet de surveillance d'usage courant dispose d'un port dédié

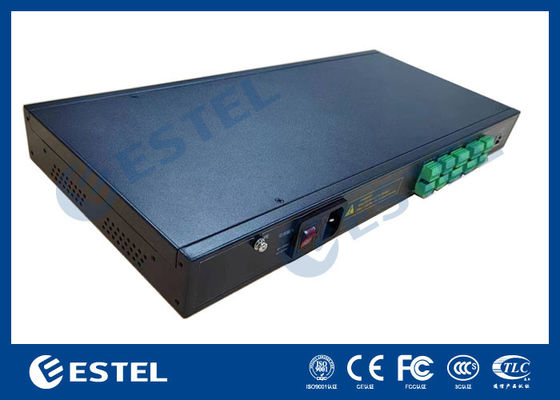

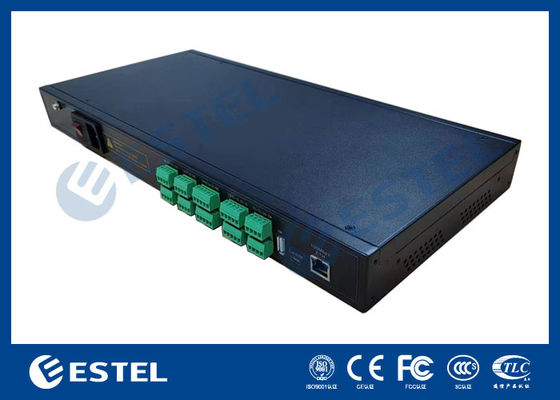

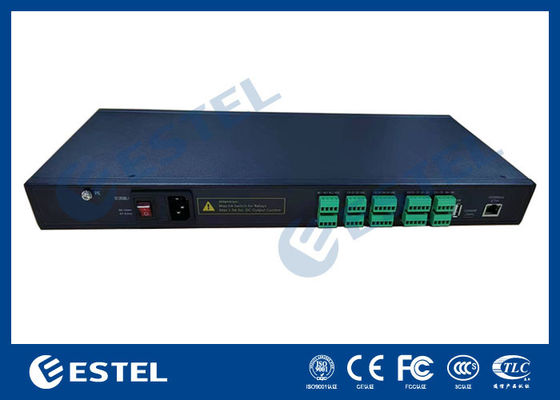

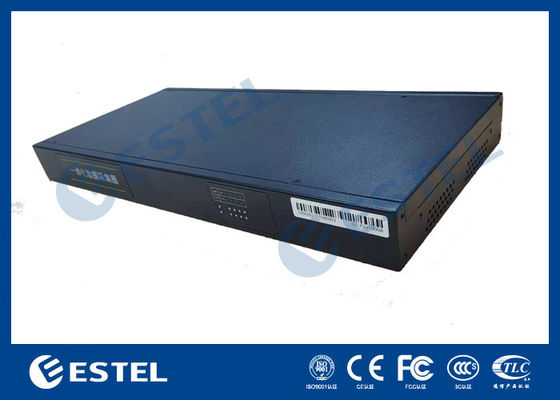

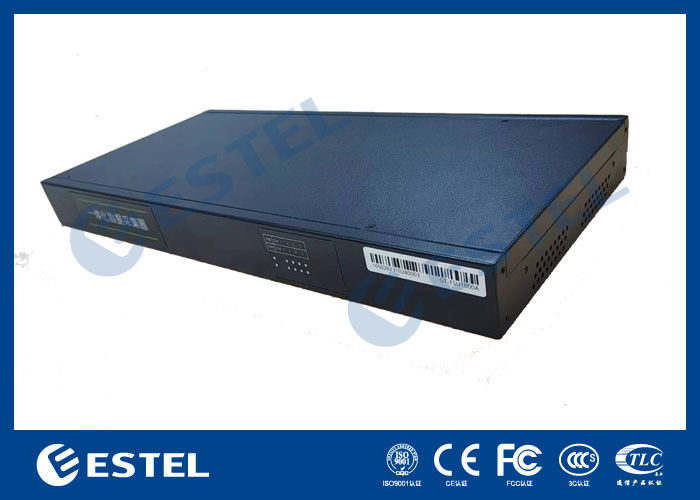

6. photos du produit
