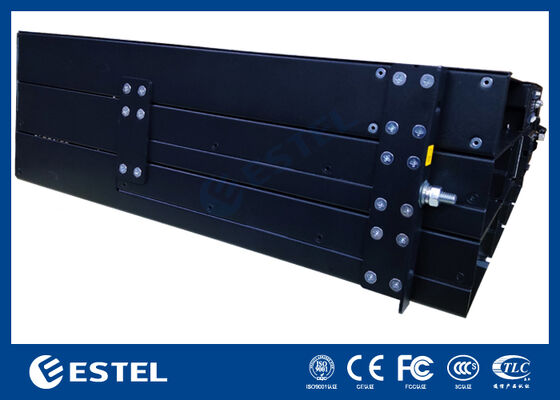

Systèmes de redresseur de télécom DC48V 3U BTS avec surveillance à distance RS485
Présentation du produit du système de redressement de télécommunications 3U BTS
L'ET48300-M5E63 est un système d'alimentation en rack CC développé par ESTEL. Il fournit une solution d'alimentation CC résiliente et de grande capacité conçue spécifiquement pour les infrastructures de télécommunications, les opérations de centres de données et les applications industrielles nécessitant une distribution d'alimentation CC fiable. Il accepte 380 VCA (compatible monophasé et triphasé) et fournit une sortie CC stable réglable entre –43 VCC et –58 VCC, avec un point de fonctionnement nominal de –53,5 VCC. Offrant une capacité de sortie maximale de 18 kW, ce système prend en charge de manière fiable les installations à forte demande tout en atteignant un rendement de conversion de puissance supérieur à 96 %.
Le panneau de distribution CC est équipé de disjoncteurs de batterie 1*250 A et comprend les fonctionnalités LLVD et BLVD pour une gestion de l'alimentation sécurisée et flexible. L'intelligence du système est fournie par un contrôleur dédié doté de 3 entrées de capteur analogiques, de 7 entrées d'état numériques et de 6 relais d'alarme à contact sec configurables. La surveillance et la gestion à distance sont activées via les interfaces RS232/485 et SNMP, tandis qu'un écran LCD intégré permet la visualisation et la configuration locale de l'état.
Spécification CAdu système de redressement de télécommunications 3U BTS
Mode de saisie :380VAC, compatible avec les configurations monophasées et triphasées
Fréquence d'entrée :45 Hz à 65 Hz (valeur nominale 50 Hz/60 Hz)
Spécification CCdu système de redressement de télécommunications 3U BTS
Tension de sortie :-43 V à -58 V CC (valeur nominale -53,5 V CC)
Capacité maximale :18 kW (6 modules redresseurs de 3 kW, redondance N+1)
Coupe-batterie :1x250A
Disjoncteurs de chargedu système de redressement de télécommunications 3U BTS
LVD :1 x <125A/1PN (réservé)
BLVD :6 x ≤63A/1PN + 2 x ≤125A/1PN (réservé)
Module redresseurdu système de redressement de télécommunications 3U BTS
Tension d'entrée :85VAC ~ 300VAC (nominal 220VAC)
Efficacité:>96%
Puissance nominale :3 000 W (176 ~ 300 VCA)
Mode refroidissement :Refroidissement forcé
Facteur de puissance :≥0,99
THD :≤5%
Sortie CC :-43 ~ -58 V CC (valeur nominale -53,5 V CC), maximum 55 A
Caractéristiquesdu système de redressement de télécommunications 3U BTS
| Taper |
ET48300-M5E63 |
| Système |
Dimension |
482,6(L)*350,0(P)*3U(H) |
| Poids |
≤15kg (sans redresseurs) |
| Mode refroidissement |
Refroidissement naturel |
| Mode d'installation |
Installé sur rack 19 pouces ou à l'intérieur du meuble |
| Mode de câblage |
Entrée supérieure et sortie supérieure |
| Mode entretien |
Maintenance avant, changement de niveau du module de support |
| Niveau de protection |
IP20 |
CA
Distribution |
Mode de saisie |
380VAC, compatible monophasé et triphasé |
| Fréquence d'entrée |
45 ~ 65 Hz, valeur nominale : 50 Hz/60 Hz |
CC
Distribution |
Tension de sortie |
-43~-58VDC, valeur nominale : -53,5VDC |
| Capacité maximale |
18 kW (6*3 kW, redondance N+1) |
| Disjoncteurs de batterie |
1*250A |
| Disjoncteurs de charge |
LLVD : 1*＜125A/1PN (réservé)
BLVD : 6*≤63A/1PN+2*≤125A/1PN (réservé)
|
| Redresseur |
Tension d'entrée |
85VAC ~ 300VAC, évalué à 220VAC |
| Efficacité |
>96% |
| Puissance nominale |
3000 W (176 ~ 300 VCA) |
| Température de travail |
-40 ℃ ~ + 75 ℃ (sortie entièrement inférieure à 50 ℃) |
| Dimension |
106,5 mm (L) × 286 mm (P) × 41,5 mm (1U/H) |
| Poids |
≤2kg |
| Mode refroidissement |
Refroidissement forcé |
| Facteur de puissance |
≥0,99 |
| THD |
≤5% |
| Sortie CC |
–43 ~ –58 VCC, valeur nominale –53,5 VCC, maximum 55 A |
| Contrôleur |
Entrée de signal |
3 AI (3 températures ambiantes), 7 DI |
| Sortie d'alarme |
6 contacts secs |
| Port de communication |
RS232/485, SNMP |
| Mode d'affichage |
Écran LCD |
| Environnement |
Fonctionnement
température |
-40 ℃ ~ +65 ℃ (sortie totale inférieure à 50 ℃) |
| Température de stockage |
-40 ℃ ~ + 70 ℃ |
| Humidité de fonctionnement |
5 % ~ 95 % (sans condensation) |
| Altitude |
0 ~ 3 000 m (si l'altitude est comprise entre 2 000 et 3 000 m, la température maximale de fonctionnement
la température diminue de 1 ℃ à mesure que l'altitude augmente de 200 m.) |

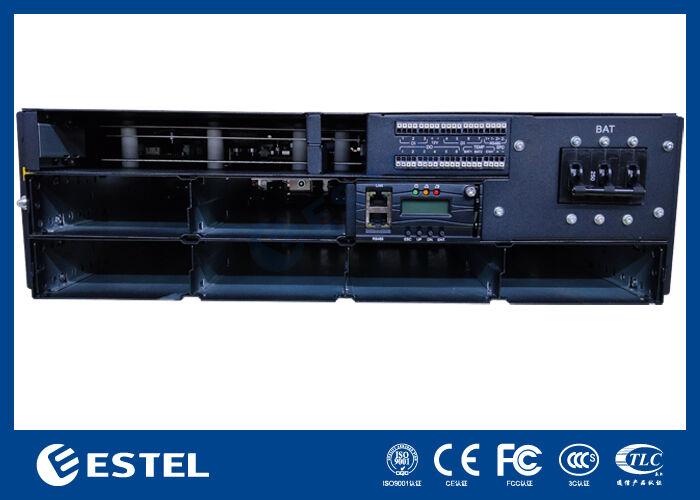

Structure du système de redresseur de télécommunications 3U BTS
