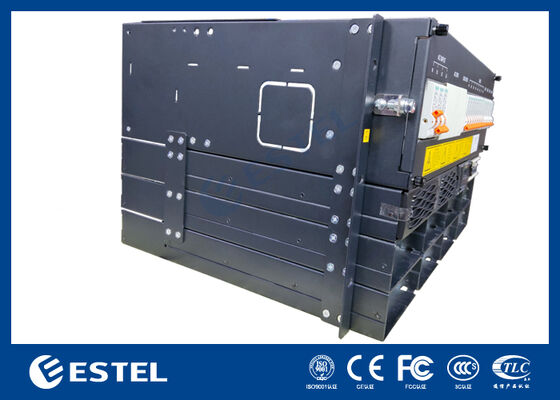

Système d'alimentation rectificateur DC48V 6U Telecom avec télécommande intégrée

Vue d'ensemble du produit

Conçu pour les télécommunications exigeantes, les centres de données et les applications industrielles, le système d'alimentation par rack en courant continu ET48400-M5E86B fournit une alimentation en courant continu résiliente et de grande capacité.Il accepte une entrée triphasée 380VAC, fournissant une sortie stable et réglable de 43VDC à 58VDC (généralement 53,5VDC) à une capacité maximale de 24 kW et un rendement supérieur à 96%.

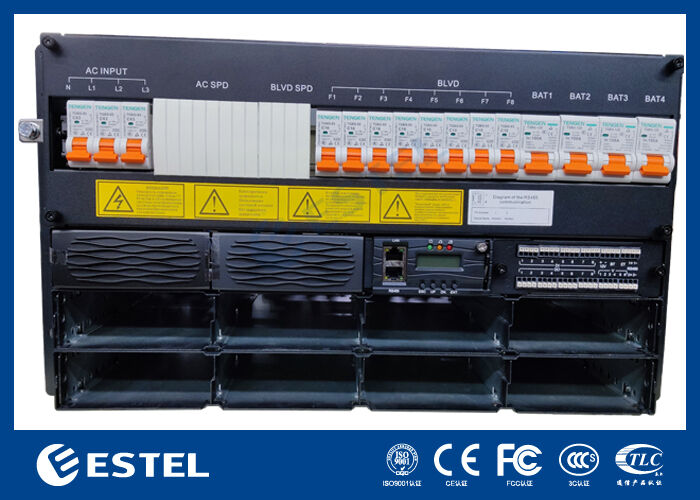

La conception modulaire prend en charge la redondance N+1 avec jusqu'à huit modules de redressement de 3000 W, chacun offrant une conversion à haut rendement avec un facteur de puissance ≥ 0,99 et un THDi ≤ 5%.Installé dans un châssis 6U optimisé pour le service avec accès avant et câblage du panneau supérieurLe système simplifie l'installation et l'entretien. Son panneau de distribution CC comprend des disjoncteurs de batterie 4*100A/1P, un LLVD évolutif et un BLVD pour une gestion flexible de l'alimentation.

Un contrôleur dédié avec des entrées analogiques / numériques et des relais d'alarme configurables, aux côtés d'interfaces RS232/485 et SNMP, fournit une surveillance locale et à distance complète.Conçus pour fonctionner de manière fiable dans des environnements extrêmes (de ∼40°C à +65°C), jusqu'à 95% RH, 3000 m d'altitude), ce système offre une base d'alimentation robuste et évolutive pour les infrastructures critiques.

Système

• La taille de l'appareil doit être comprise entre 5 mm et 6 mm.

• Poids: ≤ 25 kg (sans redresseurs)

• Mode de refroidissement: refroidissement naturel

• Mode d'installation: Installé sur un support de 19 pouces ou à l'intérieur du placard

• Mode de câblage: entrée supérieure et sortie supérieure

• Mode d'entretien: entretien à l'avant, modification du niveau du module de support

• Niveau de protection: IP20

Distribution du courant alternatif

• Mode d'entrée:380VAC à trois phases, 3*63A/1P+N

• Fréquence d'entrée: 4566Hz, valeur nominale: 50Hz/60Hz

Distribution en courant continu

• La tension de sortie est de 43 ~ 58 VDC, valeur nominale de 53,5 VDC.

• Capacité maximale24Le nombre total de véhicules équipés par le constructeur est estimé en kW.

• Pour les appareils à commande numérique:4*100A/1P

• Les disjoncteurs de charge:

• LLVD*2: Utilisé avec une boîte de distribution

• - Je ne sais pas.Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Réducteur

• Voltage d'entrée:Pour les appareils de traitement des gaz, la valeur nominale de l'énergie utilisée doit être égale ou supérieure à:

• Efficacité: > 96%

• Puissance nominale: 3000 W (176 ∼ 300 VAC)

• Température de fonctionnement: 40 °C à + 75 °C (valeur totale inférieure à 50 °C)

• Pour les véhicules à moteur électrique, les dimensions sont indiquées à l'annexe I, paragraphe 2, du règlement (CE) no 715/2009.

• Poids: ≤ 2 kg

• Mode de refroidissement: refroidissement forcé

• Facteur de puissance: ≥ 0.99

• THD: ≤ 5%

• la puissance de sortie en courant continu est de ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximum 55A

Contrôleur

• Modèle: MC2600

• Entrée du signal: 2 AI (2 température ambiante), 8 DI

• Sortie d'alarme: 8 contact à sec

• Port de communication: RS232/485, SNMP

• Mode d'affichage: LCD

Environnement

• Température de fonctionnement: ¥40°C ~ +65°C (hauteur de sortie totale inférieure à 50°C)

• Température de stockage: ¥40°C ~ +70°C

• Humidité de fonctionnement: 5% à 95% (non condensée)

• Altitude: 0 ~ 3000 m (Si l'altitude est comprise entre 2000 m et 3000 m, la température maximale de fonctionnement diminue de 1 °C à mesure que l'altitude augmente de 200 m.)
