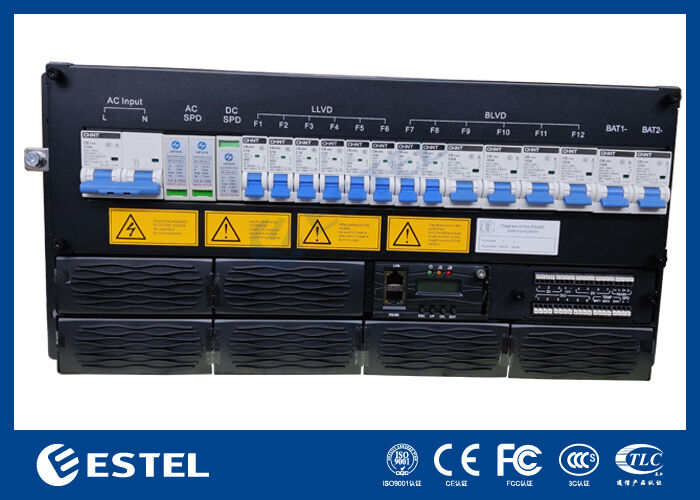

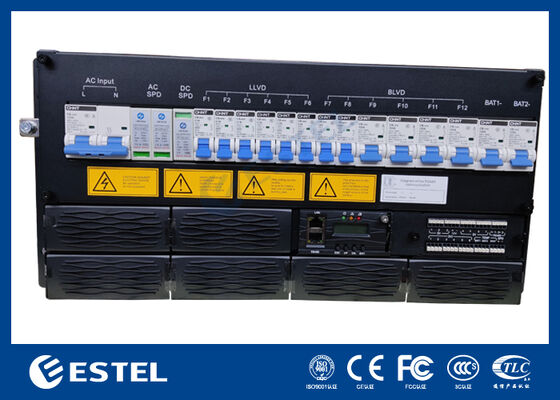

Système d'alimentation par télécommunication en courant continu à support de 18 kW, système de redressement de module pour télécommunication, > 96% Haute efficacité

Vue d'ensemble du produit

Le système d'alimentation en courant continu monté sur un rack de 18 kW est une solution de grande capacité conçue pour les réseaux de télécommunications, les centres de données et les installations industrielles nécessitant une alimentation en courant continu fiable.Il prend en charge une entrée monophasique 220V, offrant une sortie stable de ¥43 à ¥58VDC avec une valeur nominale de ¥53,5VDC. Avec une puissance maximale de 18 kW,ce système assure une puissance suffisante pour les applications à grande échelle tout en maintenant un rendement supérieur à 96%.

Le système intègre jusqu'à 6 modules rectificateurs ((N+1 redondance), chacun de 3000W et pesant ≤2kg. Ces modules sont équipés d'un refroidissement forcé, un facteur de puissance élevé ≥0.99, et THD ≤ 5%, assurant une conversion d'alimentation en courant continu propre et stable.et facilité d'intégration dans des supports de 19 pouces.

La distribution en courant continu comprend des disjoncteurs de batterie 2*125A et 1*LLVD et 1*BLVDLe contrôleur intelligent prend en charge 3 entrées analogiques, 7 entrées numériques, 6 alarmes de contact sec et la communication à distance via RS232/485 et SNMP.La surveillance locale est activée par un écran LCD.

Conçue pour des environnements difficiles, l'unité fonctionne de 40 °C à +65 °C, résiste à 5 à 95% d'humidité non condensante et maintient un fonctionnement stable à des altitudes allant jusqu'à 3000 m.Avec son architecture modulaire et ses performances robustes, le système d'alimentation en courant continu de 18 kW 5U est un choix idéal pour les infrastructures critiques nécessitant des solutions énergétiques évolutives et fiables.

Système

• La dimension est de 482,0 ((W) × 350,0 ((D) × 5U ((H)

• Poids: ≤ 25 kg (sans redresseurs)

• Mode de refroidissement: refroidissement naturel

• Mode d'installation: Installé sur un support de 19 pouces ou à l'intérieur du placard

• Mode de câblage: entrée supérieure et sortie supérieure

• Mode d'entretien: entretien à l'avant, modification du niveau du module de support

• Niveau de protection: IP20

Distribution du courant alternatif

• Mode d'entrée:220 V à phase unique

• Fréquence d'entrée: 4566Hz, valeur nominale: 50Hz/60Hz

• Le débit de courant alternatif est de 20 kA/40 kA, 8/20 μs.

Distribution en courant continu

• La tension de sortie est de 43 ~ 58 VDC, valeur nominale de 53,5 VDC.

• Capacité maximale: 18 kW6*3kw, redondance N+1)

• Des disjoncteurs de batterie: 2*125A

• Les disjoncteurs de charge:

• L'équipement doit être équipé d'un dispositif de contrôle de l'équipement.

• - Je ne sais pas.2*63A/1P+4*100A*1P

• SPD en courant continu: 10kA, 8/20μs

Réducteur

• Voltage d'entrée:380VAC à trois phases

• Efficacité: > 96%

• Puissance nominale: 3000 W (176 ∼ 300 VAC)

• Température de fonctionnement: 40 °C à + 75 °C (valeur totale inférieure à 50 °C)

• Pour les véhicules à moteur électrique, les dimensions sont indiquées à l'annexe I, paragraphe 2, du règlement (CE) no 715/2009.

• Poids: ≤ 2 kg

• Mode de refroidissement: refroidissement forcé

• Facteur de puissance: ≥ 0.99

• THD: ≤ 5%

• la puissance de sortie en courant continu est de ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximum 55A

Contrôleur

• Entrée de signal: 3 AI (2 température de la batterie, 1 température ambiante), 7 DI

• Sortie d'alarme: 6 contact à sec

• Port de communication: RS232/485, SNMP

• Mode d'affichage: LCD

Environnement

• Température de fonctionnement: ¥40°C ~ +65°C (hauteur de sortie totale inférieure à 50°C)

• Température de stockage: ¥40°C ~ +70°C

• Humidité de fonctionnement: 5% à 95% (non condensée)

• Altitude: 0 ~ 3000 m (Si l'altitude est comprise entre 2000 m et 3000 m, la température maximale de fonctionnement diminue de 1 °C à mesure que l'altitude augmente de 200 m.)
