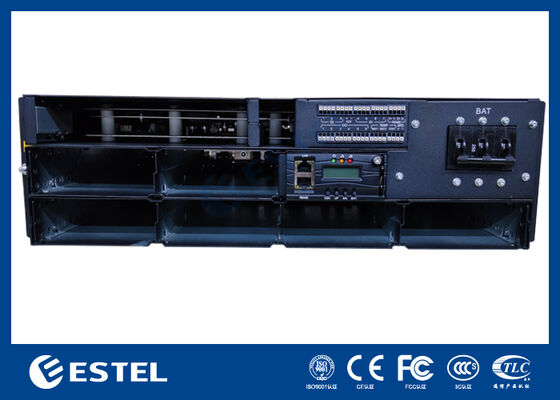

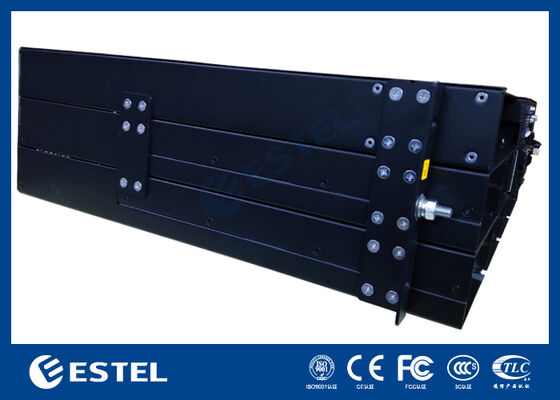

Système d'alimentation CC 18kW 3U pour télécommunications, montable en rack, redresseurs modulaires de 3kW, rendement >96 %

Aperçu du produit

Le système d'alimentation CC 18kW 3U monté en rack est une solution haute capacité conçue pour les réseaux de télécommunications, les centres de données et les installations industrielles nécessitant une alimentation CC fiable. Il prend en charge les entrées triphasées 380VAC et monophasées 220VAC, fournissant une sortie stable de –43 à –58VDC avec une valeur nominale de –53,5VDC. Avec une capacité maximale de 18kW, ce système garantit une alimentation suffisante pour les applications à grande échelle tout en maintenant un rendement supérieur à 96 %.

Le système intègre jusqu'à 6 modules redresseurs (redondance N+1), chacun d'une puissance nominale de 3000W et pesant ≤2kg. Ces modules sont dotés d'un refroidissement forcé, d'un facteur de puissance élevé ≥0,99 et d'une DHT ≤5 %, garantissant une conversion d'énergie CC propre et stable. Avec une maintenance frontale, une entrée de câble supérieure et une protection IP20, la conception privilégie la sécurité, la facilité d'entretien et l'intégration facile dans les racks de 19 pouces.

La distribution CC comprend 1 disjoncteur de batterie de 250A et 6*≤63A+2*≤125A(réservé) disjoncteurs de charge, offrant une gestion de charge flexible et sécurisée. Le contrôleur intelligent prend en charge 3 entrées analogiques, 7 entrées numériques, 6 alarmes à contact sec et la communication à distance via RS232/485 et SNMP. La surveillance locale est activée via un écran LCD.

Conçu pour les environnements difficiles, l'appareil fonctionne de –40℃ à +65℃, résiste à une humidité de 5 à 95 % sans condensation et maintient un fonctionnement stable à des altitudes allant jusqu'à 3000 m. Avec son architecture modulaire et ses performances robustes, le système d'alimentation CC 18kW 3U est un choix idéal pour les infrastructures critiques nécessitant des solutions énergétiques évolutives et fiables.

Système

• Dimensions : 482,0(L) × 350,0(P) × 3U(H)

• Poids : ≤20kg (sans redresseurs)

• Mode de refroidissement : Refroidissement naturel

• Mode d'installation : Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire

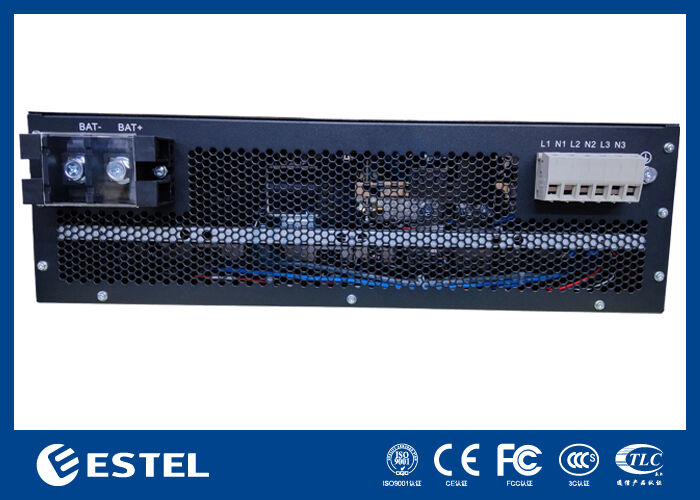

• Mode de câblage : Entrée et sortie supérieures

• Mode de maintenance : Maintenance frontale, prise en charge du changement de grade du module

• Niveau de protection : IP20

Distribution CA

• Mode d'entrée : Triphasé 380VAC/Monophasé 220VAC

• Fréquence d'entrée : 45–66Hz, valeur nominale : 50Hz/60Hz

• Parafoudre CA : 20kA/40kA, 8/20μs

Distribution CC

• Tension de sortie : –43 ~ –58VDC, valeur nominale : –53,5VDC

• Capacité maximale : 18kW (6*3kW, redondance N+1)

• Disjoncteurs de batterie : 1×250A

• Disjoncteurs de charge :1*＜125A/1PN(réservé); BLVD : 6*≤63A/1PN+2*≤125A/1PN(réservé)

• Parafoudre CC : 10kA, 8/20μs

Redresseur

• Tension d'entrée : 85VAC ~ 300VAC, nominale 220VAC

• Rendement : >96%

• Puissance nominale : 3000W (176–300VAC)

• Température de fonctionnement : –40℃ ~ +75℃ (sortie complète en dessous de 50℃)

• Dimensions : 106,5 mm(L) × 286 mm(P) × 41,5 mm(H) (1U/H)

• Poids : ≤2kg

• Mode de refroidissement : Refroidissement forcé

• Facteur de puissance : ≥0,99

• DHT : ≤5%

• Sortie CC : –43 ~ –58VDC, nominale –53,5VDC, maximum 55A

Contrôleur

• Entrée de signal : 3 AI (2 température de batterie, 1 température ambiante), 7 DI

• Sortie d'alarme : 6 contacts secs

• Port de communication : RS232/485, SNMP

• Mode d'affichage : LCD

Environnement

• Température de fonctionnement : –40℃ ~ +65℃ (sortie complète en dessous de 50℃)

• Température de stockage : –40℃ ~ +70℃

• Humidité de fonctionnement : 5 % ~ 95 % (sans condensation)

• Altitude : 0 ~ 3000 m (Si l'altitude se situe entre 2000 m et 3000 m, la température de fonctionnement maximale diminue de 1℃ à mesure que l'altitude augmente de 200 m.)
