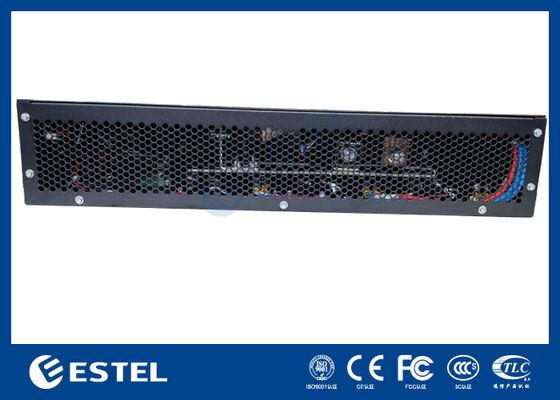

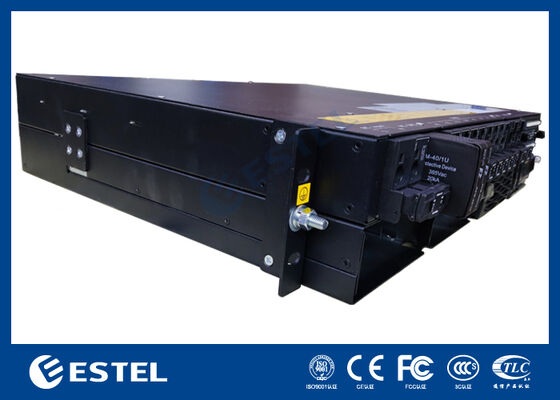

Système d'alimentation CC 9kW 2U monté en rack, redresseurs modulaires de 3000W, large entrée CA, >96% d'efficacité

Aperçu du produit

Le système d'alimentation CC 9kW 2U monté en rack est une solution haute capacité conçue pour les réseaux de télécommunications, les centres de données et les installations industrielles nécessitant une alimentation CC fiable. Il prend en charge une entrée monophasée de 220 VCA, fournissant une sortie stable de –43 à –58 VCC avec une valeur nominale de –53,5 VCC. Avec une capacité maximale de 9 kW, ce système garantit une alimentation suffisante pour les applications à grande échelle tout en maintenant une efficacité supérieure à 96 %.

Le système intègre jusqu'à 3 modules redresseurs (redondance N+1), chacun étant évalué à 3000 W et pesant ≤2 kg. Ces modules sont dotés d'un refroidissement forcé, d'un facteur de puissance élevé ≥0,99 et d'une DHT ≤5 %, garantissant une conversion d'énergie CC propre et stable. Avec une maintenance frontale, une entrée de câble supérieure et une protection IP20, la conception privilégie la sécurité, la facilité d'entretien et la facilité d'intégration dans les racks de 19 pouces.

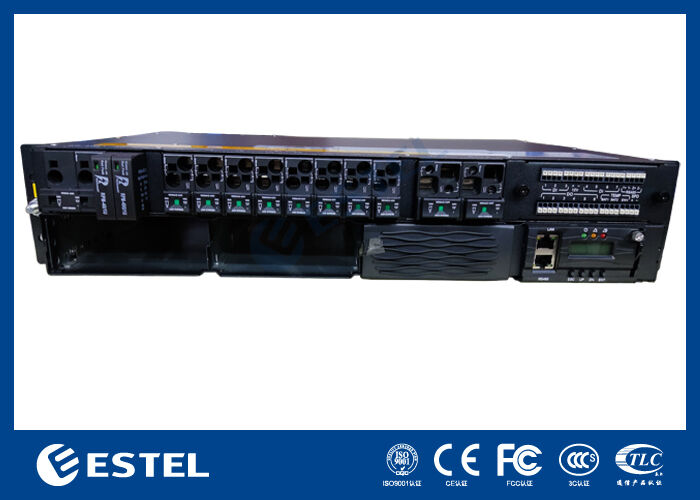

La distribution CC comprend 2 disjoncteurs de batterie de 125 A et 4*32A+4*50A disjoncteurs de charge, offrant une gestion de charge flexible et sécurisée. Le contrôleur intelligent prend en charge 3 entrées analogiques, 7 entrées numériques, 6 alarmes à contact sec et une communication à distance via RS232/485 et SNMP. La surveillance locale est activée via un écran LCD.

Conçu pour les environnements difficiles, l'appareil fonctionne de –40℃ à +65℃, résiste à une humidité sans condensation de 5 à 95 % et maintient un fonctionnement stable à des altitudes allant jusqu'à 3000 m. Avec son architecture modulaire et ses performances robustes, le système d'alimentation CC 9kW 3U est un choix idéal pour les infrastructures critiques nécessitant des solutions énergétiques évolutives et fiables.

Système

• Dimensions : 482,0 (L) × 350,0 (P) × 2U (H)

• Poids : ≤20 kg (sans redresseurs)

• Mode de refroidissement : Refroidissement naturel

• Mode d'installation : Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire

• Mode de câblage : Entrée et sortie supérieures

• Mode de maintenance : Maintenance frontale, prise en charge du changement de grade du module

• Niveau de protection : IP20

Distribution CA

• Mode d'entrée : Monophasé 220 VCA

• Capacité d'entrée : 2×63A/1P

• Fréquence d'entrée : 45–66 Hz, valeur nominale : 50 Hz/60 Hz

• Parafoudre CA : 20 kA/40 kA, 8/20μs

Distribution CC

• Tension de sortie : –43 ~ –58 VCC, valeur nominale : –53,5 VCC

• Capacité maximale : 9kW (3*3kw, redondance N+1)

• Disjoncteurs de batterie : 2×125A/1P

• Disjoncteurs de charge : LLVD : Aucun ; BLVD : 4×32A/1PN+4×40A/1PN

• Parafoudre CC : 10 kA, 8/20μs

Redresseur

• Tension d'entrée : 85 VCA ~ 300 VCA, nominale 220 VCA

• Efficacité : >96%

• Puissance nominale : 3000 W (176–300 VCA)

• Température de fonctionnement : –40℃ ~ +75℃ (sortie complète en dessous de 50℃)

• Dimensions : 106,5 mm (L) × 286 mm (P) × 41,5 mm (H) (1U/H)

• Poids : ≤2 kg

• Mode de refroidissement : Refroidissement forcé

• Facteur de puissance : ≥0,99

• DHT : ≤5%

• Sortie CC : –43 ~ –58 VCC, nominale –53,5 VCC, maximum 55 A

Contrôleur

• Entrée de signal : 3 AI (2 température de la batterie, 1 température ambiante), 7 DI

• Sortie d'alarme : 6 contacts secs

• Port de communication : RS232/485, SNMP

• Mode d'affichage : LCD

Environnement

• Température de fonctionnement : –40℃ ~ +65℃ (sortie complète en dessous de 50℃)

• Température de stockage : –40℃ ~ +70℃

• Humidité de fonctionnement : 5 % ~ 95 % (sans condensation)

• Altitude : 0 ~ 3000 m (Si l'altitude se situe entre 2000 m et 3000 m, la température de fonctionnement maximale diminue de 1℃ à mesure que l'altitude augmente de 200 m.)
