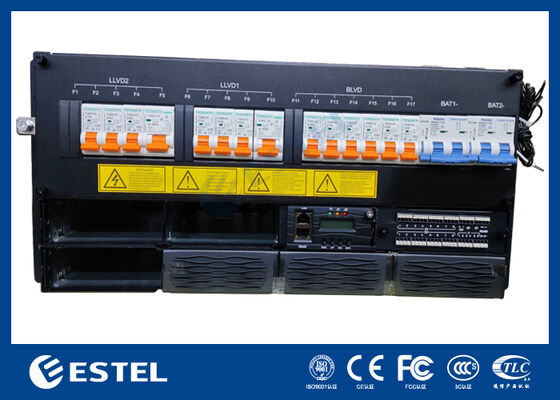

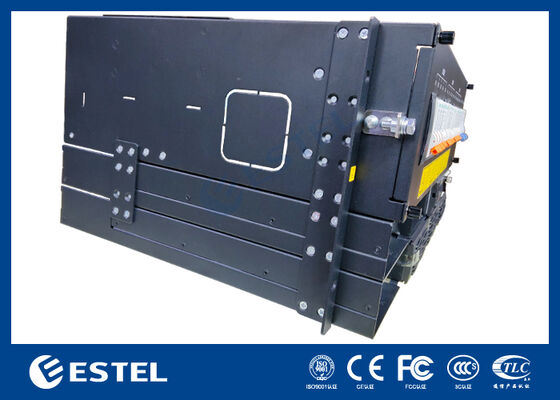

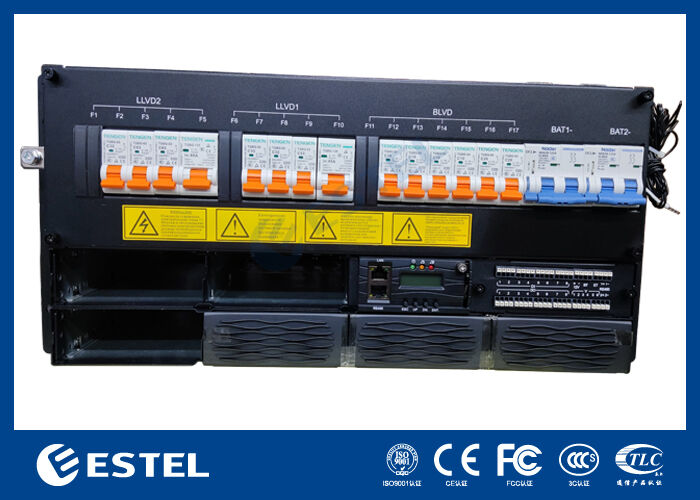

Système d'alimentation de télécommunication CC monté en rack de 18 kW, système de redresseur de module pour les télécommunications, rendement élevé > 96 %

Présentation du produit

Le système d'alimentation CC monté en rack de 18 kW est une solution haute capacité conçue pour les réseaux de télécommunications, les centres de données et les installations industrielles nécessitant une alimentation CC fiable. Il prend en charge une entrée triphasée de 380 VCA, offrant une sortie stable de –43 à –58 VCC avec une valeur nominale de –53,5 VCC. Avec une capacité maximale de 18 kW, ce système garantit une puissance suffisante pour les applications à grande échelle tout en maintenant un rendement supérieur à 96 %.

Le système intègre jusqu'à 6 modules redresseurs (redondance N+1), chacun d'une puissance nominale de 3 000 W et pesant ≤ 2 kg. Ces modules disposent d'un refroidissement forcé, d'un facteur de puissance élevé ≥0,99 et d'un THD ≤5 %, garantissant une conversion de puissance CC propre et stable. Avec une maintenance frontale, une entrée de câble supérieure et une protection IP20, la conception donne la priorité à la sécurité, à la facilité d'entretien et à la facilité d'intégration dans les racks de 19 pouces.

La distribution CC comprend 2 disjoncteurs de batterie 80A/2P et 2*LLVD et 1*BLVD, offrant une gestion de charge flexible et sécurisée. Le contrôleur intelligent prend en charge 2 entrées analogiques, 8 entrées numériques, 8 alarmes à contact sec et la communication à distance via RS232/485 et SNMP. La surveillance locale est activée via un écran LCD.

Conçue pour les environnements difficiles, l'unité fonctionne de –40 ℃ à +65 ℃, résiste à une humidité sans condensation de 5 à 95 % et maintient un fonctionnement stable à des altitudes allant jusqu'à 3 000 m. Avec son architecture modulaire et ses performances robustes, le système d'alimentation CC 5U de 18 kW est un choix idéal pour les infrastructures critiques nécessitant des solutions énergétiques évolutives et fiables.

Système

• Dimension : 482,0 (L) × 350,0 (P) × 5U (H)

• Poids : ≤30kg (sans redresseurs)

• Mode de refroidissement : refroidissement naturel

• Mode d'installation : Installé sur rack 19 pouces ou à l'intérieur de l'armoire

• Mode de câblage : entrée supérieure et sortie supérieure

• Mode de maintenance : maintenance avant, changement de niveau du module de support

• Niveau de protection : IP20

Distribution CA

• Mode de saisie :380VAC triphasé

• Fréquence d'entrée : 45-66 Hz, valeur nominale : 50 Hz/60 Hz

• SPD CA : 20 kA/40 kA, 8/20 μs

Distribution CC

• Tension de sortie : –43 ~ –58 VCC, valeur nominale : –53,5 VCC

• Capacité maximale : 18 kW (6*3kw, redondance N+1)

• Disjoncteurs de batterie : 2*80A/2P

• Disjoncteurs de charge :

• LLVD1 : 1*32A/1P+2*63A/1P+1*80A/1P ; LLVD2 : 1*32A/1P+2*63A/1P+1*80A/1P;

• BLVD :4*10A/1P+2*20A/1P

• SPD CC : 10 kA, 8/20 μs

Redresseur

• Tension d'entrée :380VAC triphasé

• Efficacité : >96 %

• Puissance nominale : 3 000 W (176-300VAC)

• Température de fonctionnement : –40 ℃ ~ +75 ℃ (sortie totale inférieure à 50 ℃)

• Dimension : 106,5 mm (L) × 286 mm (P) × 41,5 mm (H) (1U/H)

• Poids : ≤2kg

• Mode de refroidissement : Refroidissement forcé

• Facteur de puissance : ≥0,99

• THD : ≤5 %

• Sortie CC : –43 ~ –58 VCC, nominale –53,5 VCC, maximum 55 A

Contrôleur

• Entrée de signal : 2 AI (1 température de la batterie, 1 température ambiante), 8 DI

• Sortie d'alarme : 8 contacts secs

• Port de communication : RS232/485, SNMP

• Mode d'affichage : LCD

Environnement

• Température de fonctionnement : –40 ℃ ~ +65 ℃ (sortie totale inférieure à 50 ℃)

• Température de stockage : –40 ℃ ~ +70 ℃

• Humidité de fonctionnement : 5 % ~ 95 % (sans condensation)

• Altitude : 0 ~ 3 000 m (Si l'altitude est comprise entre 2 000 et 3 000 m, la température de fonctionnement maximale diminue de 1 ℃ à mesure que l'altitude augmente de 200 m.)
