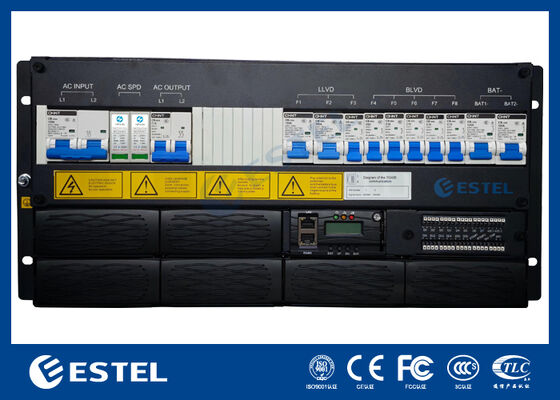

Redresseur Modulaire Télécom Évolutif avec Redondance N+1 pour Télécommunications

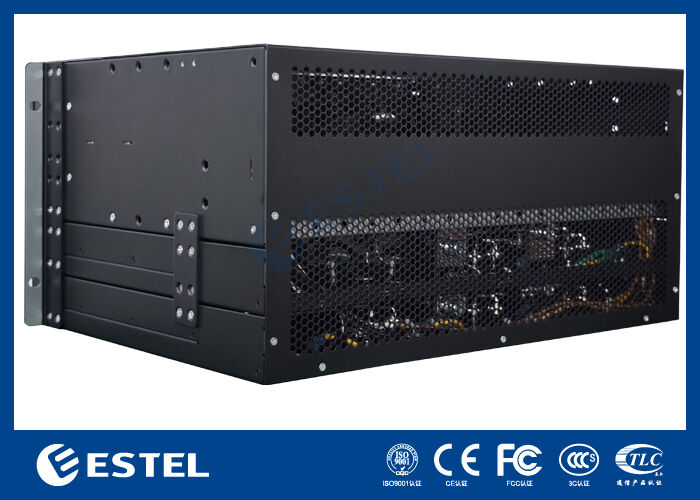

Présentation du produitde Modulaire Redresseur Système
Le système de redresseur évolutif de 18 kW est développé pour une fiabilité de niveau opérateur et une alimentation haute densité, et pour fournir une distribution d'alimentation AC et DC stable pour les centraux téléphoniques, les centres de données de taille moyenne à grande et une gamme d'environnements difficiles. Le système accepte une entrée monophasée AC 220V et fournit une sortie DC étroitement régulée, réglable entre -43V et -58V, généralement réglée à -53,5V.
Simultanément, il délivre une sortie AC 220V 16A avec une protection contre les surtensions de classe C. Avec une capacité de sortie maximale de 18 kW et des rendements de conversion supérieurs à 96 % sur la majeure partie de sa plage de charge, le système réduit considérablement la consommation d'énergie et les exigences de refroidissement associées.
Conçu pour un fonctionnement ininterrompu, l'unité prend en charge jusqu'à six modules redresseurs remplaçables à chaud de 3000 W, permettant une redondance N+1 ou supérieure. Chaque module pèse moins de 2 kg et est doté d'un refroidissement par air forcé, d'une correction active du facteur de puissance (≥0,99) et d'une faible distorsion harmonique totale (THDi ≤5 %) pour garantir une interaction propre avec le réseau et une sortie stable. Tous les composants sont logés dans un châssis de 5U, montable en rack 19 pouces, avec un indice de protection IP20. La capacité de remplacement à chaud par l'avant simplifie la maintenance, tandis que les barres omnibus en cuivre montées à l'arrière offrent un chemin de connexion à faible impédance et à courant élevé.
La distribution DC intégrée comprend une déconnexion de charge basse tension (LLVD) et une déconnexion de batterie basse tension (BLVD), permettant une délestage prioritaire pour protéger les réserves critiques de batterie pendant les pannes de courant. Un contrôleur de système avancé fournit une surveillance complète et une logique programmable via des entrées analogiques (AI), des entrées numériques (DI) et des sorties numériques (DO). La gestion à distance est prise en charge via les interfaces RS485 et SNMP, offrant aux opérateurs une visibilité complète sur les alarmes, les métriques de performance et l'état du redresseur. Un écran LCD en façade permet également une configuration et un diagnostic pratiques sur site.
Spécificationde base de 5U Modulaire Redresseur Système
| Dimension |
482,5 mm (L) * 350 mm (P) * 222,5 mm (H) |
| Poids |
≤21 kg (sans redresseurs) |
| Mode de refroidissement |
Refroidissement naturel |
| Mode d'installation |
Installé sur un rack 19 pouces |
| Maintenance |
Maintenance par l'avant, changement de grade de module pris en charge |
| Indice de protection |
IP20 |
Distribution d'alimentation de 5U Modulaire Redresseur Système
|
Distribution AC
|
Entrée |
monophasé 220VAC |
| Disjoncteur d'entrée |
1*125A 2P |
| Fréquence d'entrée |
45~65Hz, valeur nominale : 50Hz/60Hz |
| Sortie |
220VAC 16A |
| SPD |
20/40KA, 8/20us |
|
Distribution DC
|
Tension de sortie |
-43~-58VDC, valeur nominale : -53,5VDC |
| Capacité de sortie |
Maximum : 18 kW
(6*3 kW, redondance N+1)
|
| Disjoncteur de batterie |
2 disjoncteurs 125A 1P |
| Disjoncteur de charge |
LLVD : 2*100A/1P+1*20A/1P
BLVD : 1*63A/1P+1*32A/1P+3*16A/1P
|
Module Redresseurde 5U Modulaire Redresseur Système
| Tension d'entrée |
85VAC~300VAC, nominal 220VAC |
| Rendement |
>96% |
| Puissance nominale |
3000W (176~300VAC) |
| Température de fonctionnement |
-40℃~+75℃ (sortie complète en dessous de 50℃) |
| Dimension |
106,5 mm (L) × 286 mm (P) × 44,5 mm (H) |
| Poids |
≤2 kg |
| Mode de refroidissement |
Refroidissement forcé |
| Facteur de puissance |
≥0,99 |
| THD |
≤5% |
| Sortie DC |
–43 ~ –58VDC, nominal –53,5VDC, 55A maximum |
Contrôleur de 5U Modulaire Redresseur Système
| Entrée de signal |
3 AI (2 btemp, 1 env-temp), 7 DI |
| Sortie d'alarme |
6 DO |
| Interface de communication |
RS485/SNMP |
| Mode d'affichage |
Écran LCD |
Environnement de 5U Modulaire Redresseur Système
Température
de fonctionnement |
-40℃ ~ +65℃ (sortie complète en dessous de 50℃) |
| Température de stockage |
-40℃~+70℃ |
| Humidité de fonctionnement |
5%~95% (sans condensation) |
|
Altitude
|
0~3000m (Si l'altitude est comprise entre 2000m et 3000m, la température de fonctionnement maximale diminue de 1℃ pour chaque augmentation de 200m d'altitude.) |
