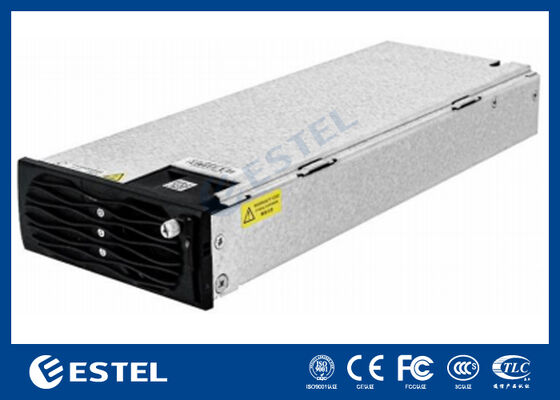

Module onduleur de communication IP123000G2A avec 3 ports – Entrée/Sortie AC/DC, plage de températures étendue et surveillance intelligente pour la gestion de réseau

Aperçu du produit

Le module onduleur de communication IP123000G2A est construit avec trois ports : entrée AC, sortie AC et entrée/sortie DC. Son objectif principal est de maintenir une alimentation AC stable pour les charges critiques en sélectionnant intelligemment la source d'alimentation disponible :

• Lorsque le courant alternatif du réseau est normal : le module traite l'alimentation AC par rectification et fournit une sortie AC stable à la charge.

• Lorsque le courant alternatif du réseau n'est pas disponible : le module bascule automatiquement vers l'entrée DC et convertit l'alimentation DC en sortie AC, assurant la continuité de l'alimentation pour les équipements essentiels (la stratégie de commutation dépend de la configuration du système).

Il est conforme aux normes électriques et aux réglementations industrielles pertinentes et fournit une gestion de réseau + une surveillance intelligente pour l'infrastructure moderne des télécommunications/TIC. Il prend également en charge le fonctionnement en parallèle de jusqu'à 3 modules, permettant l'extension de capacité et des conceptions à haute disponibilité.

Principales caractéristiques

• Transfert automatique de source AC/DC : fonctionnement AC en premier avec inversion de secours DC en cas de panne AC, réduisant le risque de temps d'arrêt.

• Conception intégrée à trois ports : entrée/sortie AC et entrée/sortie DC dans un seul module—simplifie l'intégration et la maintenance du système.

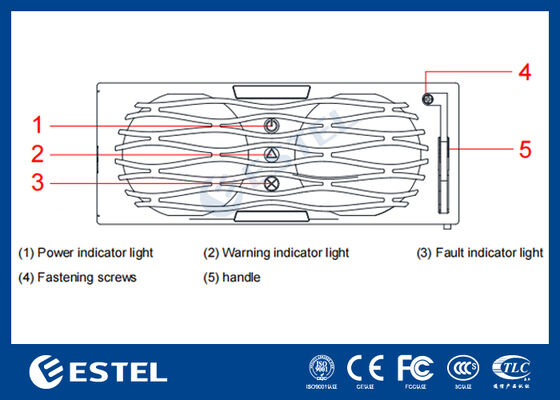

• Gestion de réseau et surveillance intelligente : visibilité à distance de l'état de fonctionnement, des alarmes et des paramètres clés (les éléments exacts dépendent du protocole de surveillance et du système).

• Conformité aux normes + préparation CEM : conçu pour répondre aux normes électriques et aux exigences de l'industrie, adapté au déploiement de qualité télécom.

• Fonctionnement en parallèle de jusqu'à 3 modules : prend en charge le partage de charge et une architecture d'alimentation évolutive ; peut être utilisé pour la redondance (par exemple, N+1) en fonction de la conception du système.

• Capacité en environnement difficile : plage de température/humidité étendue et adaptabilité en altitude pour les sites extérieurs et les installations en périphérie.

Principales spécifications

Conditions environnementales

• Température de fonctionnement : -20°C à +75°C (réduction de puissance de 45°C à 75°C)

• Température de stockage : -40°C à +75°C

• Humidité relative : 5 % à 95 % HR, sans condensation

• Altitude : ≤ 4000 m (la température diminue de 1°C par 200 m d'élévation comme référence pour l'adaptation en haute altitude)

Entrée électrique (monophasée)

• Mode d'entrée : TT/TNIT (entrée monophasée)

• Plage de tension d'entrée : 176 Vac à 265 Vac

• Tension d'entrée nominale : 220 Vac

• Tension d'entrée maximale : 300 Vac

• Courant d'entrée maximal : 22 A

• Courant d'appel au démarrage : ≤ 15 A

Les puissances de sortie (tension/fréquence de sortie AC, plage de bus DC, rendement, protections, type d'interface de communication, dimensions, poids, méthode de refroidissement) doivent être confirmées par la fiche technique/plaque signalétique officielle.

Scénarios d'application typiques

• Sites de télécommunications/stations de base : assurant une alimentation AC ininterrompue pour les équipements de transmission, les commutateurs, les routeurs et les contrôleurs de site.

• Réseau et infrastructure de périphérie : micro-salles de données, armoires de périphérie, nœuds distribués—en particulier là où la surveillance à distance réduit les visites sur site.

• Réseaux privés et communications industrielles : transport ferroviaire, réseaux de sécurité publique/d'urgence, communications des services publics—où la continuité et la conformité sont importantes.

• Charges critiques alimentées par batterie : systèmes utilisant des chaînes de batteries DC ou un bus DC pour l'alimentation de secours, nécessitant une conversion DC-AC fiable en cas de pannes de courant.

Installation et fonctionnement en parallèle (Guide pratique)

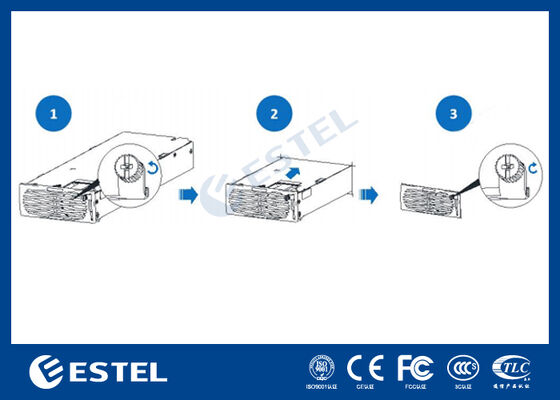

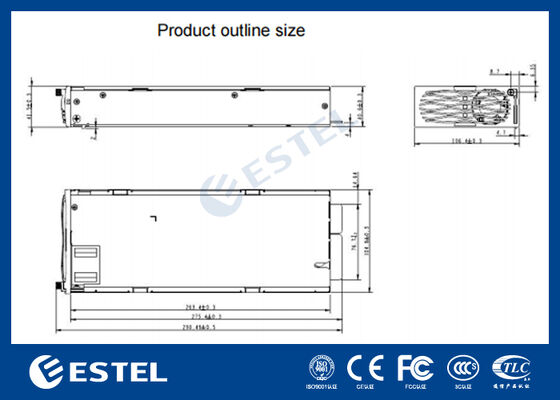

Emplacement de montage : généralement installé à l'intérieur d'un rack/armoire d'alimentation télécom. Assurer une ventilation adéquate et tenir à l'écart des sources de chaleur directe et de l'humidité. Utiliser les rails/trous de montage et les spécifications de couple définis par le fabricant.

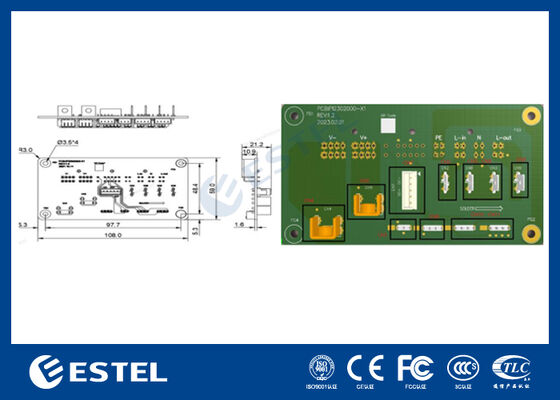

Principes de câblage (meilleure pratique typique) :

1. Fournir une protection conforme en amont de l'entrée AC (disjoncteur/fusible et mise à la terre).

2. Connecter l'sortie AC au bus de charge protégé ou à l'unité de distribution.

3. Connecter l'entrée/sortie DC au bus DC ou au système de batterie selon les exigences de polarité et de dimensionnement des câbles.

4. Utiliser une mise à la terre fiable et acheminer les câbles de surveillance/communication avec un blindage et une séparation des câbles d'alimentation pour réduire les interférences électromagnétiques.

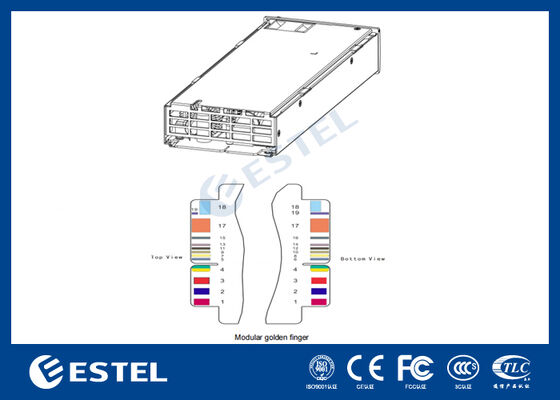

Fonctionnement en parallèle (jusqu'à 3 modules) :

• Utiliser le même modèle/version pour les ensembles parallèles.

• Suivre les règles de câblage et d'adressage parallèles/de communication spécifiées (le cas échéant).

• Maintenir les longueurs et l'impédance des câbles aussi cohérentes que possible pour prendre en charge le partage de charge stable.

• Envisager une planification de la redondance (par exemple, marge de capacité ou N+1) en fonction de la criticité du site.

Notes d'utilisation/Précautions

• Réduction de puissance au-dessus de 45 °C : sur les sites chauds, éviter le fonctionnement à pleine charge prolongé sans débit d'air suffisant ; garder les filtres/dissipateurs thermiques propres.

• Exigence d'humidité sans condensation : empêcher la condensation dans les environnements avec de grandes variations de température ; envisager des radiateurs/déshumidification d'armoire si nécessaire.

• Considérations relatives à la haute altitude : la densité de l'air réduite a un impact sur le refroidissement ; réserver une marge de puissance et valider les performances thermiques près de 4000 m.

• Fluctuation du réseau et protection contre les surtensions : si l'alimentation peut approcher 300 Vac ou est sujette à la foudre, mettre en œuvre une protection contre les surtensions et un conditionnement de l'alimentation en amont.
