Unité de Supervision de Terrain avec Acquisition de Données et Prise en Charge du Traitement, Protocoles Intelligents et Communication pour le Système d'Alimentation des Télécommunications des Stations de Base
1) Introduction :

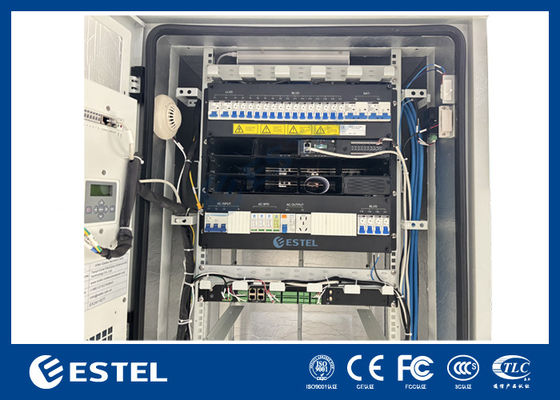

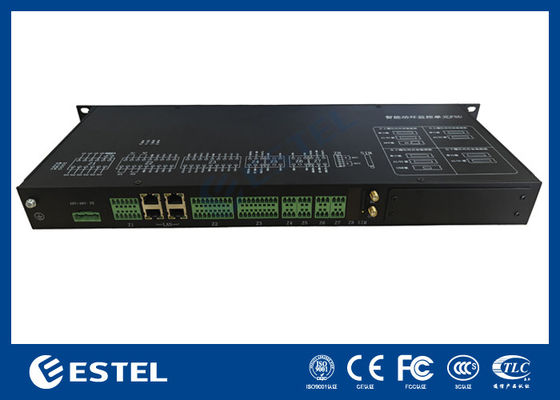

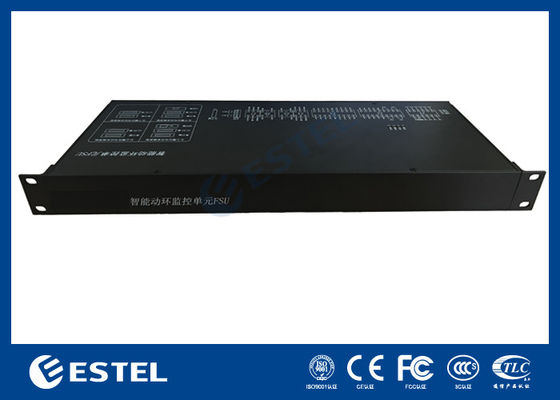

Le PM5000TT est une Unité de Supervision de Terrain (FSU) de conception récente pour les stations de télécommunications et les armoires d'alimentation intégrées extérieures. Il est conçu avec un module sans fil 4G intégré.
Il est utilisé pour l'acquisition de divers paramètres environnementaux sur le terrain, des paramètres de fonctionnement des équipements d'alimentation et de divers types de signaux d'alarme de valeur de commutation, pour réaliser les fonctions d'acquisition et de stockage de données, de contrôle de sortie, de communication à distance, etc.
2) Paramètres techniques :
| Éléments | Paramètre | Description |
| Entrée AI/DI | 8 |
Entrée analogique ou numérique 0-5V ; Précision d'acquisition analogique : 0,5 % ; Précision d'acquisition DI : 100 % ; |
| Entrée DI | 16 | Précision d'acquisition : 100 % |
| Sortie DO | 4 | 1A/30V, Précision DO : 100 % |
| Interface intelligente (Interface Sud) | 8 |
4 ports série R232/485 configurables ; 4 ports série RS485 ; 1200-19200bps ; |
| RJ-45 | 4 |
Ports Ethernet 10M/100M ; IEEE 802.3 10/100 Base-T ; |
| 4G (Interface Nord) | 1 | Module 4G intégré pour plusieurs normes |
| Sortie DC 12V | 6 |
12VDC±10%, courant > 2A ; puissance > 15W Alimentation pour capteur |
| Flash | 4G | Stockage des données historiques sur plus de 3 mois |
| LED | 4 | Alimentation, Fonctionnement, Réseau, Alarme |
| Alimentation | -36 à -72VDC | Anti-inversé |
| Dimensions et montage | 1U, 180mm | Châssis rack 19 pouces 1U |
| Température de fonctionnement | -20 à 60℃ | |
| Humidité de fonctionnement | 95 % | |
| Protection contre la foudre du port d'alimentation | Mode commun : 5KA ; Mode différentiel : 5KA | |
| Protection contre la foudre du port de signal | Mode commun : 3KA ; Mode différentiel : 2KA | |
| Niveau de protection | IP20 | |
| Consommation d'énergie | 25W | |
| MTBF | >100000h | |
| Watchdog | Watchdog matériel |
3) Surveillance et contrôle de l'état de l'environnement
4) Interface utilisateur :
Cet équipement fournit une interface conviviale, permettant un accès et une visualisation faciles de tous les paramètres surveillés du système de l'utilisateur. Avec le déploiement sur plusieurs sites, l'utilisateur peut réaliser une vérification en un clic de l'état de chaque site.

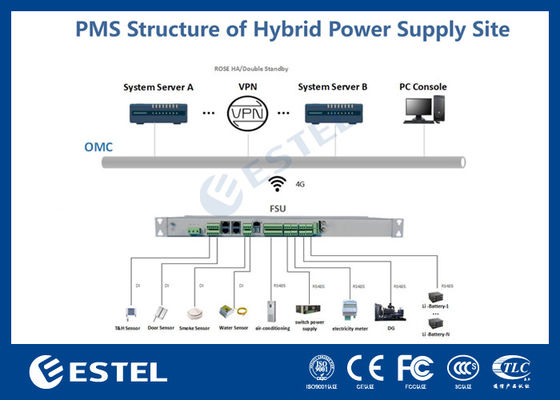

5) Topologie du réseau :
Cet équipement prend en charge la connexion de plusieurs sources d'alimentation, y compris l'alimentation principale, l'énergie solaire et le groupe électrogène diesel. Grâce à la connexion avec divers types de capteurs, il réalise une surveillance et un contrôle complets des environnements sur le terrain et de l'état de l'alimentation, y compris les paramètres de température et d'humidité, l'accès aux portes, la fumée, l'immersion dans l'eau, le climatiseur, l'alimentation de commutation, le compteur électrique, l'état du groupe électrogène diesel, l'état de charge de la batterie. Ci-dessous, la topologie principale de sa connexion dans le système de l'utilisateur :
