| Dimension: | Pour les véhicules à moteur à commande numérique, la valeur de l'indicateur d'alimentation doit être | Entrées de puissance: | Énergie du réseau, énergie solaire, générateur diesel, avec batterie de secours |
|---|---|---|---|
| Le sous-tracteur: | 9U, avec contrôleur | Entrée de courant alternatif: | La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: |
| DG Input: | Le soutien | Système de picovolte: | 9 kW (peut être personnalisé, maximum 12 kW) |
| Système de rectificateur: | 24 kW | Sortie CC: | -48VDC |
| Unité de contrôle: | Avec panneau de distribution de puissance de sortie personnalisé | refroidissement: | 3 000 W |
| Grade Ip: | Pour la protection contre la corrosion | Emballage: | boîtier en bois |
| Mettre en évidence: | système d'alimentation électrique de télécommunications,Système d'alimentation électrique par télécommunications à énergie hybride,Système d'alimentation en télécommunications |
||
Réseau d'énergie solaire générateur diesel batterie Système hybride de télécommunication pour l'alimentation électrique en extérieur
1. Introduction
ESTEL Hybrid Energy Telecom Power System est une solution hybride d'alimentation qui utilise l'énergie solaire, le générateur diesel (DG) et l'énergie du réseau comme sources d'alimentation principales pour les équipements de télécommunication.
Il utilise une énergie propre et peu coûteuse pour constituer un système d'alimentation fiable, il fournit une puissance de haute qualité pour les services de télécommunications modernes,et aider les fournisseurs de services de télécommunications à étendre leurs activités dans les zones qui n'ont pas d'électricité, ou ont une alimentation électrique instable.

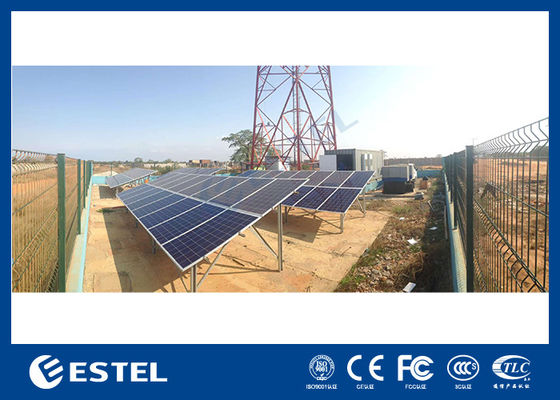

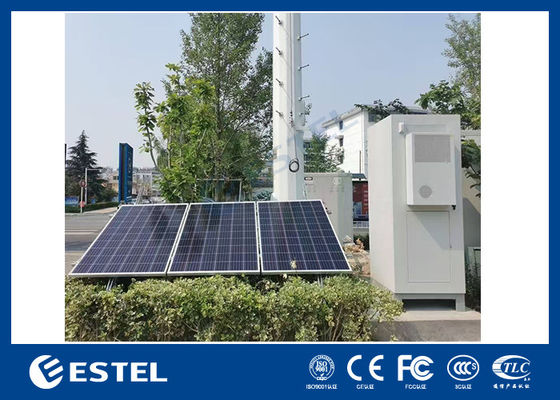

2. Applications
3Système de télécommunicationsLa structure

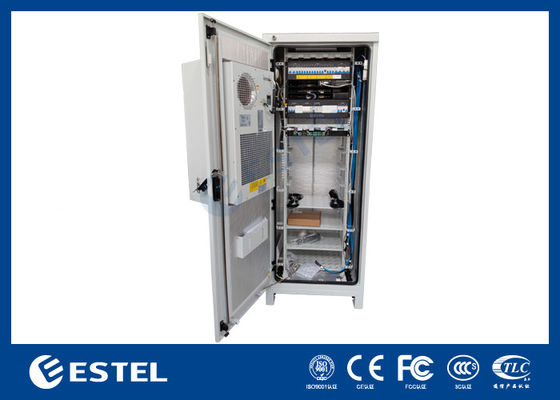

Il est composé d'un cabinet de télécommunications extérieur, d'un système d'alimentation télécom, d'un système de refroidissement, de batteries, d'une unité de surveillance de l'environnement et de capteurs.

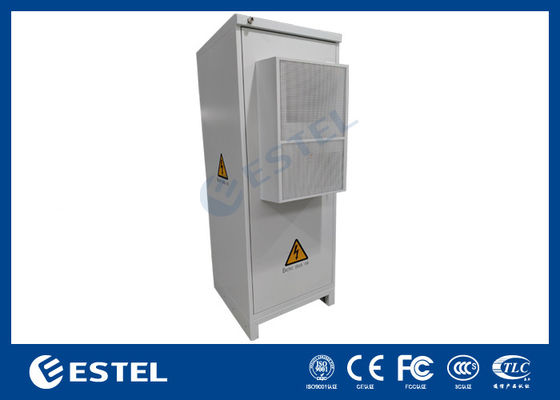

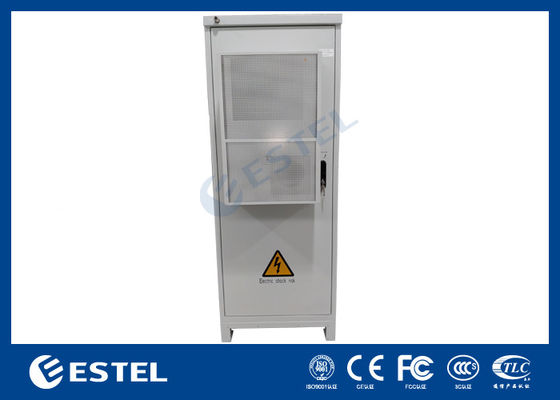

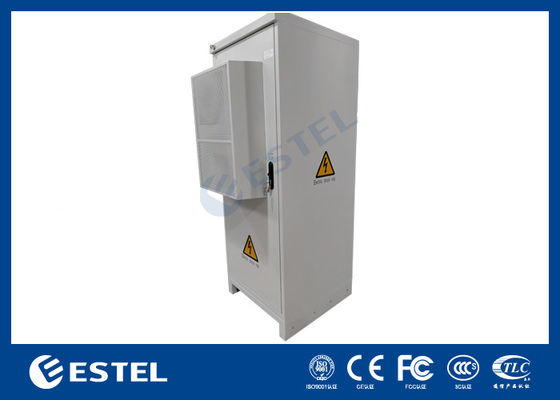

1)Couverture de l'armoire - Caractéristiques
| Nom de l'article | Définition |
| Dimension extérieure | Pour les véhicules à moteur à commande numérique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: |
| Espace intérieur | Étagère standard de 19 pouces, espace 38U |
| Matériel | Acier galvanisé |
| Isolement | Avec PEF pour isolation thermique |
| La porte | Une porte d'entrée, avec charnière intégrée encastrée |
| Fermeture | Blocage à trois points |
| Routage par câble | Cable dans du fond de l'armoire |
| Le revêtement | Couche en poudre de polyester |
| Couleur | RAL7035 Pour les véhicules à moteur électrique |
| Grade IP | Pour la protection contre la corrosion |

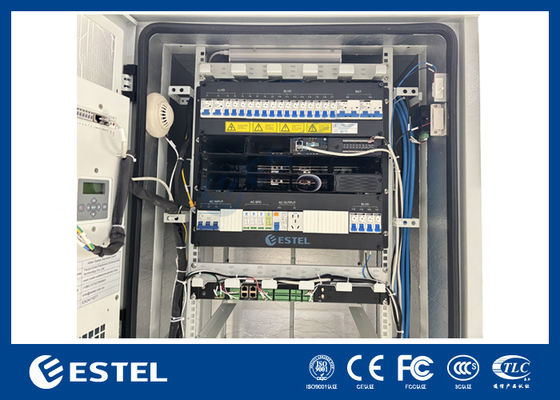

2) Système d'alimentation télécom
| Nom de l'article | Définition |
| Le type | 19 ̊ monté sur support standard |
| Taille | 9U |
| Entrée de courant alternatif |
Trois phases: 200 à 240 VAC/346 à 415 VAC Unité d'alimentation électrique |
| MCB d'entrée | 1 × 63A/3P |
| SPD d'entrée | Classe C (20KA/40KA) |
| Sous-système rectificateur | 24 kW, 6 modules de redresseur de 4 kW |
| Sous-système photovoltaïque | Modules photovoltaïques basse tension de 9 kW, 3 pièces de 3 kW |
| Sortie CC | -53,5 VDC, plage de tension de sortie: -42 à -58 VDC |
| Contrôleur | MC2600 |
| MCB de charge |
Le système de détection de l'émission de CO2 doit être équipé d'un système de détection de CO2 de type V. Le nombre d'écoulements est calculé en fonction de la fréquence de l'écoulement. (Remarque: peut être configuré selon les exigences du client) |
3) Système de refroidissement
| Nom de l'article | Définition |
| Modèle | Les données sont fournies par les autorités compétentes de l'État membre. |
| Marque | Envicool |
| Capacité de refroidissement | 2800 W |
| Capacité de chauffage | 500 W (facultatif) |
| Consommation d'électricité | 870 W |
| Dimension extérieure | H746 mm × W446 mm × D300 mm (sans bride) |
| Énergie | -48 VDC |
| La communication | Résistance à la compression |
| Installation | autres appareils de traitement des gaz |
| Conforme à la directive RoHS | - Oui, oui. |
| Grade IP | Pour la protection contre la corrosion |
4) Piles
Caractéristiques de la batterie LiFePO4 de 48 V100 Ah:
| Je suis...le | Paramètres |
| Modèle | LFELI-48100 |
| Capacité nominale (5HR) | 100 Ah |
| Voltage nominal | 48 V |
| Voltage final de décharge | 40.5V |
| Voltage de charge limité | 54 V |
| Max. Courant de charge/décharge | 100A |
| Le poids | Environ 40 kg. |
| Énergie | 4800Wh |
| Affichage | Avec affichage LCD |
| Nombre maximal de connexions parallèles | 15 |
| Dimensions (W*D*H) mm | 442*450*132 |
| La vie conçue | 20 ans |
| Durée de vie du cycle | 6000 cycles |
| Classe IP | Intérêt à l'environnement |
| Matériel du dossier | Le SPCC |
| Température de fonctionnement |
Chargement: de 0 à + 45°C Décharge: -10 à +55°C Conservation: -20 à +60°C |
| Le terminal | M6 |
| LesTableau de décharge de courant (ampères) à 25°C | |||||
|
Voltage / Temps |
Une heure | 2 heures | 3 heures | 5 heures | À 10 h. |
| Voltage de décharge de fin de charge 40,5 V | 100A | 50A | 33.3A | 20A | 10A |
| Tableau de décharge de puissance constante (watts) à 25°C | |||||
|
Voltage / Temps |
Une heure | 2 heures | 3 heures | 5 heures | À 10 h. |
| Voltage de décharge de fin de charge 40,5 V | 4800 W | 2400 W | Unité d'alimentation | 960 W | 480 W |
5) Unité de surveillance de l'environnement
L'unité de surveillance de l'environnement (FSU) est un dispositif à faible coût et de haute performance FSU (Field Supervision Unit) intégrant un module d'acquisition de données, de traitement et de communication de protocoles intelligents.
En tant que DAC intelligent (Data Acquisition Controller) installé dans chaque station de télécommunication ou station de base dans le système de surveillance de l'alimentation électrique et de l'environnement,L'UFS accède à différents capteurs pour obtenir diverses données environnementales et l'état des appareils non intelligents et communique avec les appareils intelligents (y compris l'alimentation télécom), batterie au lithium BMS, climatiseur, etc.) via RS232/485, Modbus ou d'autres types d'interface de communication.FSU capture les données suivantes en temps réel et les envoie au centre de surveillance à distance via B-Interface, protocole SNMP.
Surveillance de l'environnementgraphique opologique:
6) Capteurs
Une large gamme de capteurs peut être intégrée dans le système d'alimentation électrique de télécommunications d'énergie hybride ESTEL, afin de fournir une surveillance en ligne et une alarme pour les conditions d'environnement de fonctionnement du système d'alimentation.
| Capteur | Fonction |
| Capteur magnétique de porte | Surveillance et alarme de l'état d'ouverture de la porte |
| Capteur d'eau | Surveillance et alarme de l'immersion dans l'eau |
| Capteur de fumée | Surveillance et alarme de la fumée |
| Capteur de température et d'humidité | Surveillance et alarme de la température et de l'humidité |
| Capteur de niveau d'huile | Surveillance et alarme du niveau de carburant |
