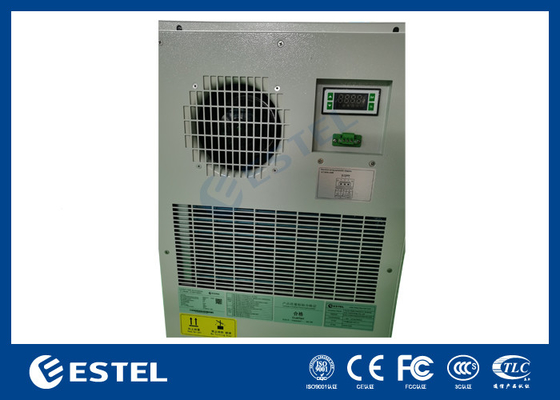

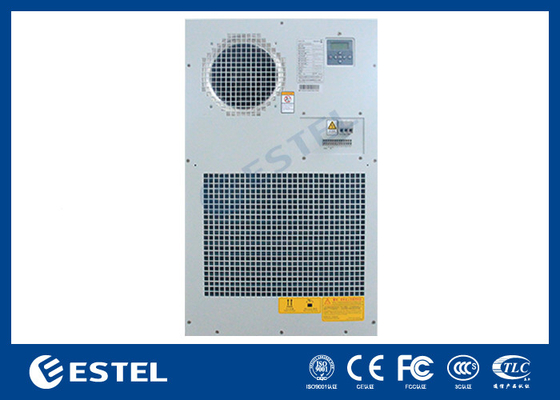

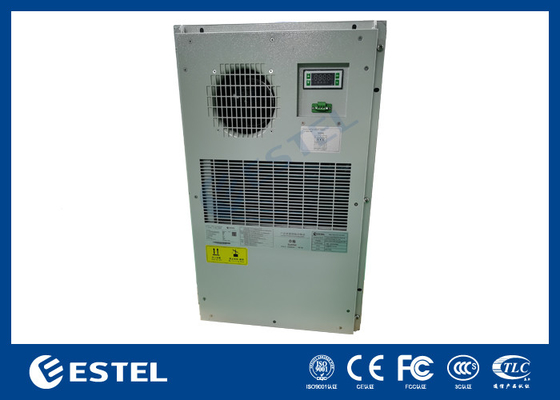

Armoire de télécommunications extérieure MGA3000/E1 avec alimentation CA de 3000W, indice IP55, 220V – Enceinte durable et résistante aux intempéries pour le déploiement sécurisé d'équipements de télécommunications dans des environnements difficiles

1.1. Préface

Le présent manuel présente le guide pour l'installation, le fonctionnement, le fonctionnement et l'entretien régulier du climatiseur d'armoire.Veuillez lire attentivement le manuel avant utilisation et suivre les instructions d'utilisation et la note.

Note: Toutes les opérations de ce produit doivent être effectuées par des ingénieurs professionnels.

1.2Introduction du produit

Le climatiseur est un type de produit de réfrigération auto-développé pour l'armoire.l'équipement électronique interne est sensible à la température ambiante et doit être complètement isolé intérieurement et extérieurement;. Ce produit a plusieurs fonctions, une grande fiabilité, et a la caractéristique qu'il peut commencer à fonctionner sans débogage complexe après mise sous tension.

Le ventilateur dans la voie d'air du cycle interne absorbe l'air chaud de la partie supérieure pour faire l'échange de chaleur de l'air par les nageoires de l'évaporateur, et envoie l'air refroidi de la partie inférieure du climatiseur.l'air dans l'armoire peut circuler pour atteindre l'objectif de réduire la températurePendant ce temps, le ventilateur dans la voie d'air du cycle externe absorbe l'air froid externe de la face inférieure et décharge l'air chaud de la face supérieure après échange de chaleur.

2. Paramètre du produit



2.1Paramètres de la technologie du produit



Nom de l'article	Nom	Unité	Paramètre
Dimension et installation	Dimension du contour du corps (largeur)hauteurprofondeur)	mm	784*619*245
	Dimension de contour comprise	mm	/
la bride (largeurhauteurprofondeur)	Le poids	Poids de la pâte	40
	Méthode d'installation		Montage au sol
	Méthode d'installation		À l'extérieur
Environnement et protection	Température de l'environnement de travail	°C	-40 à +55
	Le bruit	dB (A)	65
	Espérance de vie	Années	> 10
	Grade IP		Pour la protection contre la corrosion
	Réfrigérant		R134a
	Certification ROHS		- Oui, oui.
	Plage de tension d'entrée		220 ± 15% VAC/50 Hz
Résultats	Capacité de réfrigération (L35/L35)	W	3000
	Puissance d'entrée de réfrigération nominale (L35/L35)	W	1280
	Courant nominal du réfrigérant (L35/L35)	Une	5.8
	Courant de réfrigération maximal	Une	8.5
	Capacité thermique (facultative)	W	1000
	Volume d'air de la circulation intérieure	M3/h	900

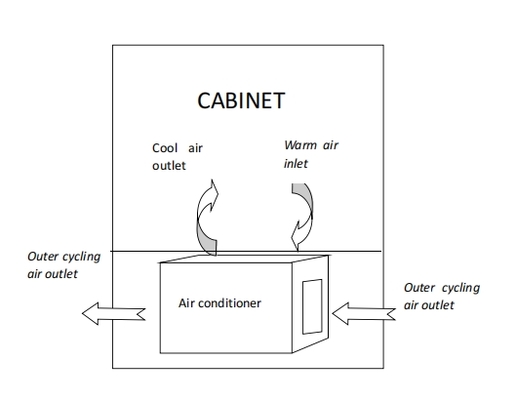

2.2. Diagramme d'installation



Note: le schéma d'installation est uniquement à titre de référence, le schéma d'installation spécifique doit êtredéterminée en fonction de l'environnement de l'utilisation réelle.





3. Préparation et installation



3.1- Enlever le colis et vérifier.

1Veuillez préparer les outils d'installation: couteau et ciseaux, et porter des gants de protection.

2Veuillez retirer le film d'emballage et la ceinture d'emballage, puis retirer le carton et le climatiseur.

3Veuillez vérifier la liste des pièces jointes et les sacs accessoires dans le carton, vérifier si le modèle de climatiseur est correct.



Nom de l'entreprise:

1. Après avoir retiré l'emballage extérieur, veuillez vous assurer que le climatiseur est placé en position verticale et non horizontalement ou à l'envers.

2Après avoir retiré l'emballage extérieur, veuillez vérifier attentivement si l'air conditionné est endommagé ou si l'huile est contaminée.si l'apparence du climatiseur présente une déformation ou une tache d'huile évidente, veuillez contacter le fabricant à temps.

3Si le produit ne doit pas être installé immédiatement ou s'il doit être transporté ailleurs, veuillez reconditionner le climatiseur après le contrôle.

4Il est recommandé de recycler les matériaux de déballage.



3.2Installation mécanique

Outil d'installation: tournevis Phillips

Étapes d'installation:

1) Choisissez l'emplacement de coupe sur l'armoire selon le schéma de creusement, enlevez la zone d'ombre et faites le trou d'installation.

2) Placez la bride du climatiseur près de la porte de l'armoire, fixez le climatiseur sur la surface d'installation de l'armoire fermement avec des vis M5.

3) Vérifiez que le climatiseur est bien installé.

Nom de l'entreprise:

1) Vérifiez si la boucle de drainage du climatiseur est lisse, au cas où ce drainage serait bloqué.

2) Lorsque vous déterminez l'emplacement du trou d'installation dans l'armoire, vous devez éviter que les ports d'air d'entrée et de sortie à l'intérieur de l'armoire ne soient bloqués par aucun composant à l'intérieur de l'armoire,et les deux doivent être maintenus à une distance horizontale de plus de 150 mmDans le cas contraire, il est susceptible de provoquer un court-circuit de l'air de retour et un mauvais effet de refroidissement, etc.;

3) Lorsque vous transportez ou déplacez le climatiseur, veillez à ne pas le heurter et à ne pas vous gratter.

son revêtement de surface;



3.3.Installation électrique

(1)Port d'entrée de puissance



Nom de l'article	Port	Définition
Je suis vivant.	L	Le câble d'alimentation L
Nullement	N	Cable d'entrée de puissance N
Terre	Le PE	Ligne de terre





(2)Sortie d'alarme et port d'entrée du signal



Nom de l'article	Port	Définition
+ Interface de communication RS485	Résistance à la combustion	Ports de communication RS485 (+)
- Interface de communication RS485	Résistance à la combustion	Ports de communication RS485 (-)
Le signe d'alarme publique (NO)	- Je ne sais pas.	Elle est normalement ouverte sans alarme.
L'alarme publique est un signe de tête (COM)	Commune	Port commun
Le signe d'alarme publique (NC)	N.C.	Il est normalement proche si aucune alarme







4.Fonction du produit



4.1- Pour refroidir.

Lorsque la température à l'intérieur de l'armoire est supérieure à la température de démarrage de réfrigération, il commenceréfrigération; lorsque la température à l'intérieur de l'armoire est inférieure à la température d'arrêt de la réfrigération, ellearrête de refroidir.



Paramètre	Valeur par défaut	Plage de réglage	Unité	Nom de l'entreprise
Température de démarrage de la réfrigération	32	[20 à 40]	°C	Température d'arrêt de réfrigération = Température de démarrage de réfrigération - Différence de retour de réfrigération
Différence de rendement de réfrigération	5	Les produits de base	°C





4.2Le chauffage(Optionnel)

Lorsque la température à l'intérieur de l'armoire est inférieure à la température de départ de chauffage, elle commence à chauffer;

Lorsque la température à l'intérieur de l'armoire est supérieure à la température d'arrêt de chauffage, elle cesse de chauffer.



Paramètre	Valeur par défaut	Plage de réglage	Unité	Nom de l'entreprise
Température de démarrage du chauffage	5	[-10 à 15]	°C	Température d'arrêt de chauffage = Température de départ de chauffage + Différence de retour de chauffage
Différence de rendement de chauffage	10	[ 3 à 15 ]	°C





4.3.Moniteur à distance

Le climatiseur dispose d'une interface de communication RS485, prenant en charge la communication MODBUS-RTUle protocole.Le climatiseur communique avec le moniteur supérieur via la communication RS485Les utilisateurs peuvent également vérifier l'état de fonctionnement du climatiseur en consultant directement l'écran d'affichagemodifier ses paramètres de fonctionnement.



4.4.La commande du ventilateur externe (facultatif)

Conformément à l'exigence facultative, le ventilateur externe (décharge d'hydrogène / ventilateur d'urgence)19réalise automatiquement la fonction de décharge d'hydrogène de cycle et de ventilation d'urgence.

Fonction de décharge d'hydrogène (facultatif):Lorsque le cycle de décharge d'hydrogène arrive, le climatiseur démarrele ventilateur de décharge d'hydrogène, l'interrupteur de commande se ferme.



Paramètre	Valeur par défaut	Plage de réglage	Unité
Cycle	24	[0 à 72]	h
Temps de décharge	5	[0 à 10]	- Je vous en prie.







Paramètre	Valeur par défaut	Plage de réglage	Unité
Température de départ	45	[28 à 50]	°C
Température d'arrêt	42	[25 à 50]	°C





5.Écran d'affichage



5.1. Interface d' affichage



Je ne veux pas.	Icône	Fonction	Explication de la fonction
1	Je vous en prie.	Fonctionnement des réfrigérateurs	Indiquer si le réfrigérateur fonctionne ou non
