Détails sur le produit:
Conditions de paiement et expédition:
|
| Dimension: | 482.0(W)*350.6(D)*5U(H) | Weight: | ≤20kg (without rectifiers) |
|---|---|---|---|
| Cooling mode: | Natural cooling | Installation mode: | Installed on 19-inch rack or inside the cabinet |
| Cabling mode: | Top inlet and top outlet | Maintenance mode: | Front maintenance, support module grade change |
| Protection level: | IP20 | Input mode: | 220VAC single phase |
Système d'alimentation CC embarqué
1.Spécifications du système d'alimentation CC embarqué
| Type | Sous-rack 5U de 4 à 12 kW | |
| Système | Dimension | 482,0 (L) * 350,6 (P) * 5U (H) |
| Poids | ≤20 kg (sans redresseurs) | |
| Mode de refroidissement | Refroidissement naturel | |
| Mode d'installation | Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire | |
| Mode de câblage | Entrée et sortie supérieures | |
| Mode de maintenance | Maintenance frontale, prise en charge du changement de niveau du module | |
| Niveau de protection | IP20 | |
|
CA Distribution |
Mode d'entrée | Monophasé 220VAC |
| Capacité d'entrée | 1×100A/2P | |
| Fréquence d'entrée | 45~65Hz, valeur nominale : 50Hz/60Hz | |
| Parafoudre CA | 20kA/40kA, 8/20μs | |
| Capacité de sortie | 1×16A/1P, 1×10A/1P | |
|
CC Distribution |
Tension de sortie | -43~-58VDC, valeur nominale : -53,5VDC |
| Capacité maximale | 12kW (4KW*3) | |
| Disjoncteurs de batterie | 2×125A/1P | |
| Disjoncteurs de charge |
LLVD : 2×63A/2P, 2×32A/1P, 2×16A/1P BLVD : 1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| Parafoudre CC | 10kA/, 8/20μs | |
| Redresseur | Tension d'entrée | 85VAC~300VAC, nominale 220VAC |
| Efficacité | >96,6% | |
| Puissance nominale | 4000W (176~300VAC) | |
| Température de fonctionnement | -40℃~+75℃ (sortie complète en dessous de 50℃) | |
| Dimension | 106,5 mm (L) × 286 mm (P) × 41,5 mm (1U/H) | |
| Poids | ≤2,1 kg | |
| Mode de refroidissement | Refroidissement forcé | |
| Facteur de puissance | ≥0,99 @220Vac 20-100% de charge | |
|
Contrôleur
|
Entrée de signal | 3 AI (2 températures de batterie, 1 température ambiante), 8 DI, 2 RS485. |
| Sortie d'alarme | 8 contacts secs | |
| Port de communication | LAN, USB, RS485, SNMP | |
| Mode d'affichage | LCD | |
| Environnement | Température de fonctionnement | -40℃~+70℃ |
| Température de stockage | -40℃~+70℃ | |
| Humidité de fonctionnement | 5 %~95 % (sans condensation) | |
| Altitude | 0~3000m (Si l'altitude est comprise entre 2000m et 3000m, la température de fonctionnement maximale diminue de 1℃ à mesure que l'altitude augmente de 200m.) | |

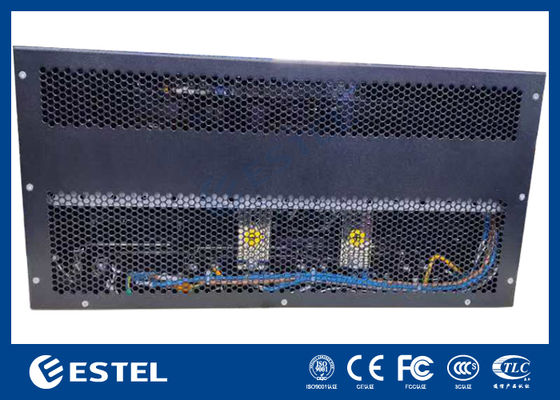

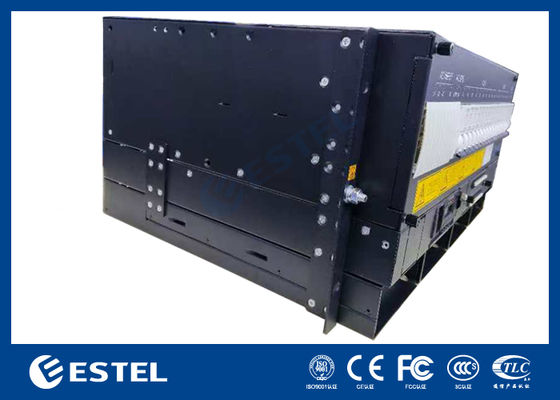

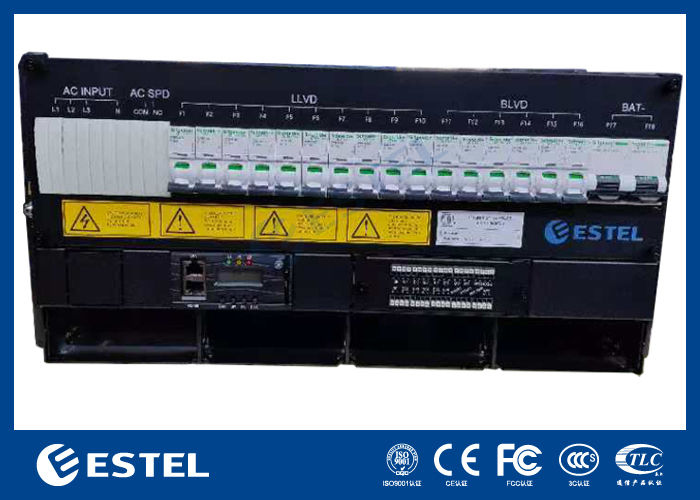

2. Images du produit
