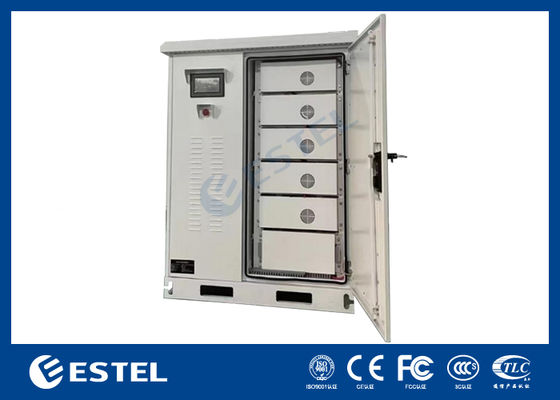

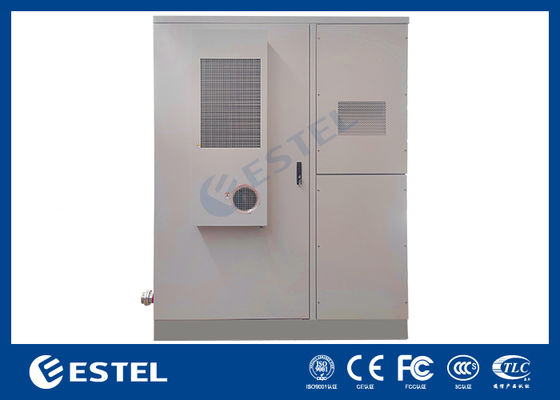

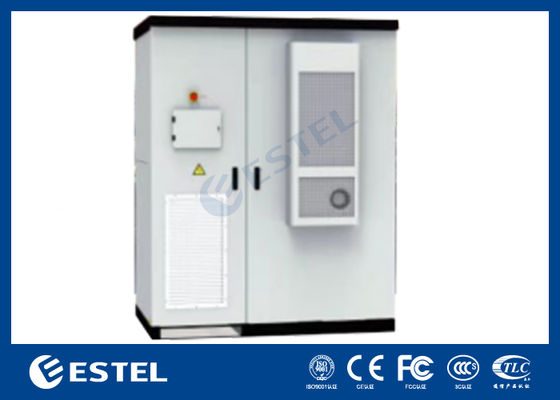

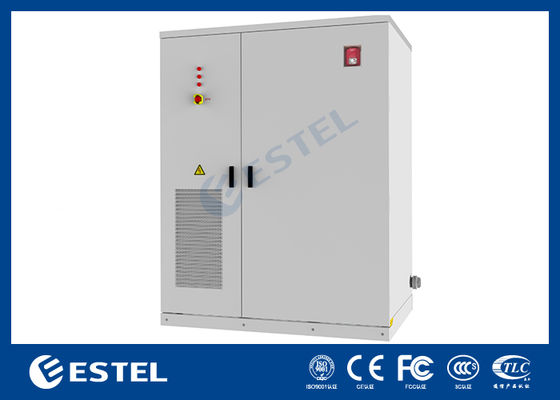

Système de stockage d'énergie intégré à l'extérieur de 100 kW/215 kWh pour les réseaux d'alimentation électrique

Système de stockage d'énergie intégré extérieur 100kW/215kWh pour l'économie d'électricité du réseau et l'énergie photovoltaïque des panneaux solaires

1. Introduction du système

Le système de stockage d'énergie intégré refroidi par air de 100 kW/215 kWh est un système de stockage d'énergie composé de batteries lithium-fer-phosphate de 280 Ah. Il a un large éventail d'applications sur le réseau électrique et réalise l'écrêtement des pointes et le remplissage des creux, la gestion de la demande d'électricité, l'alimentation de secours, etc.

2. Avantages

1) En adoptant une conception intégrée et une gestion à cluster unique, le problème de la circulation entre les batteries et l'effet de barillet sont résolus, ce qui améliore considérablement la sécurité du système et la capacité de décharge tout au long du cycle de vie du produit ;

2) Hautement intégré, il simplifie la conception tout en réduisant davantage le coût du système ;

3) Il peut réaliser un système de protection incendie diversifié : La configuration standard comprend un détecteur de gaz composite et un aérosol à température contrôlée ;

4) Système de contrôle et d'exploitation auto-développé : Un ensemble de systèmes logiciels développés indépendamment en fonction des exigences opérationnelles.

3. Structure du système

4. Liste des équipements du système

5. Paramètres techniques

6. Introduction détaillée

1) Généralités

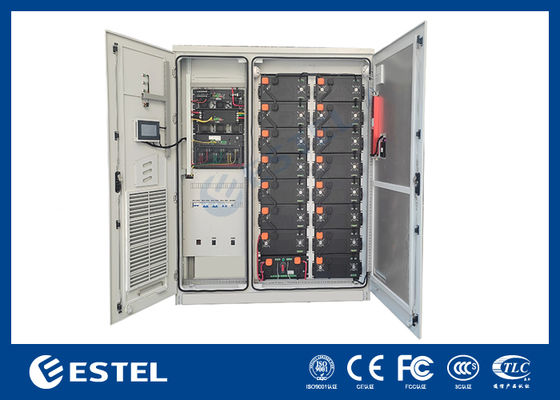

Il s'agit d'un système de stockage d'énergie standardisé, avec une capacité nominale de 215 kWh par armoire. Il comprend un boîtier de batterie, un boîtier haute tension, un onduleur de stockage d'énergie, un STS, un système de contrôle de la température, un système de protection incendie, une unité de distribution d'énergie, un BMS (Battery Management System) et un système de gestion de l'énergie EMS, et prend en charge la fonction APP.

Le produit est adapté à une installation en extérieur, possède une forte adaptabilité environnementale, une installation flexible, prend en charge plusieurs armoires et est pratique pour l'extension ; il est principalement utilisé pour l'écrêtement des pointes et le remplissage des creux du côté industriel et commercial, soulage la pression du réseau et permet d'économiser les dépenses d'électricité.

Le produit fonctionne en mode connecté au réseau. Le PCS adopte un système triphasé. Il est nécessaire de connecter la phase N du côté réseau à la rangée N de l'armoire pour fournir une alimentation auxiliaire AC220V à l'armoire. Le schéma électrique est le suivant :

2) Schéma électrique

3) Boîtier de batterie

Les produits de la série RYZ100215AF adoptent des cellules LFP de 3,2 V/280 Ah, et chaque boîtier de batterie contient 16 cellules, groupées en mode 1P16S.

4) Cellules de batterie

Le système est équipé de nouvelles batteries au lithium LFP (3,2 V/280 Ah), offrant une énergie spécifique élevée, une longue durée de vie, un faible coût, une sécurité et aucune pollution. Elles ont été largement appliquées dans les systèmes de stockage d'énergie.

5) Groupe de batteries

Un groupe de batteries est une unité composée de plusieurs blocs de batteries connectés d'une certaine manière électrique, comprenant des racks de batteries, des batteries de stockage d'énergie, des circuits d'alimentation et d'échantillonnage, des interfaces électriques et d'autres composants. Une seule armoire se compose de 15 blocs de batteries 1P16S et d'un onduleur de stockage d'énergie de 100 kW pour former une armoire intégrée de stockage d'énergie refroidie par air au lithium fer phosphate avec des fonctions de charge et de décharge. La capacité nominale de l'armoire est de 215 kWh.

6) Système de conversion de puissance (PCS)

Le système de conversion de puissance (PCS) contrôle le processus de charge et de décharge du système de batteries de stockage d'énergie, effectue la conversion CA/CC et alimente directement les charges CA lorsqu'il n'y a pas d'alimentation du réseau. Le PCS se compose d'un convertisseur bidirectionnel CC/CA, d'une unité de contrôle, etc. Le contrôleur PCS reçoit les instructions de contrôle de fond via la communication et contrôle le convertisseur pour charger ou décharger la batterie en fonction du signe et de la taille de l'instruction de puissance, ajustant ainsi la puissance active et la puissance réactive du réseau électrique. Le contrôleur PCS communique avec le BMS via l'interface RS-485 pour obtenir des informations sur l'état du bloc-batterie, ce qui peut permettre une charge et une décharge protectrices de la batterie et assurer un fonctionnement sûr de la batterie.

7) Système de gestion de batterie (BMS)

Le BMS adopte une architecture à 2 couches. Chaque système de gestion de batterie se compose d'une unité de gestion de batterie (BMU) et d'une unité de contrôle de batterie (BCU). Le système BMS a des fonctions telles que la détection et le rapport de haute précision des signaux analogiques, l'alarme de défaut, le téléchargement et le stockage, la protection de la batterie, le réglage des paramètres, l'équilibrage passif, l'étalonnage SOC du bloc-batterie, l'autorité du compte d'exploitation et la gestion des mots de passe, et l'interaction d'informations avec d'autres appareils.

8) Unité de gestion de batterie (BMU)

L'unité de contrôle esclave BMU réalise une surveillance en temps réel de l'état de la batterie en collectant avec précision la tension et la température de chaque batterie individuelle. Le module a une fonction de communication de données fiable et peut communiquer avec l'unité de contrôle maître du système de gestion de batterie ou d'autres équipements nécessaires pendant le fonctionnement du système.

9) Unité de contrôle de batterie (BCU)

L'unité de contrôle principale BCU est le cœur du contrôle du système de gestion de batterie. Elle détecte la tension et la température des cellules de batterie en communiquant avec les unités de contrôle esclaves, et détecte les paramètres caractéristiques externes tels que la tension totale du bloc-batterie, le courant de charge et de décharge et la résistance d'isolement à la terre. Elle estime et surveille l'état interne de la batterie au lithium (capacité, SOC, SOH, etc.) selon des algorithmes appropriés. Sur cette base, elle réalise la gestion de la charge et de la décharge, la gestion thermique, la détection d'isolement, la gestion de l'équilibrage des cellules individuelles et l'alarme de défaut du bloc-batterie au lithium ; elle peut échanger des données avec le PCS, l'EMS, l'interface homme-machine et d'autres appareils via le bus de communication, et communiquer avec le BMU via une chaîne en guirlande.
