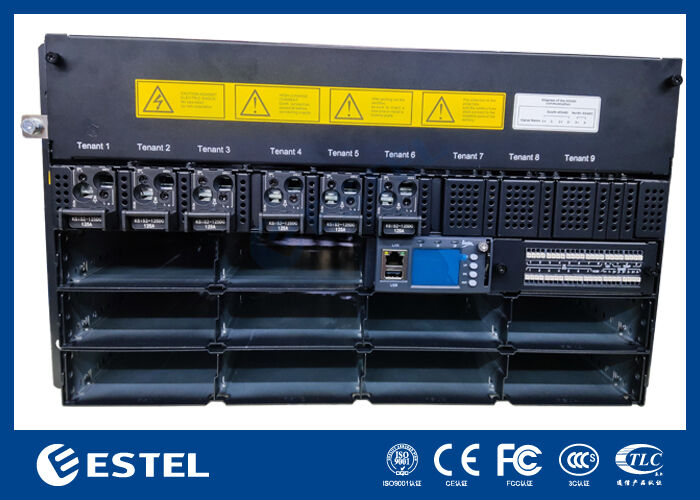

Système d'alimentation CC 48 V CC pour télécommunications monté en rack 6U avec gestion à distance

Aperçu du produit

L'ET481050-M7E106Le système d'alimentation CC en rack fournit une solution d'alimentation CC haute capacité et résiliente, conçue spécifiquement pour les infrastructures de télécommunications, les opérations de centres de données et les applications industrielles nécessitant une distribution d'alimentation CC fiable. Il accepte une entrée de L1*3, L2*2, L3*2, N*6 et fournit une sortie CC stable réglable entre –43 VCC et –58 VCC, avec un point de fonctionnement nominal de –53,5 VCC. Offrant une capacité de sortie maximale de 30 kW, ce système prend en charge de manière fiable les installations à forte demande tout en atteignant un rendement de conversion de puissance supérieur à 96 %.

Doté d'une conception modulaire et redondante, le système prend en charge jusqu'à 10 modules redresseurs de 3000 W configurés pour une redondance N+1, chaque module compact pesant moins de 2 kg. Les redresseurs utilisent un refroidissement par air forcé, atteignent un facteur de puissance proche de l'unité (≥0,99) et maintiennent une faible distorsion harmonique totale (THDi ≤5 %) pour une conversion de puissance efficace et propre. Avec un accès frontal pour la maintenance, un câblage sur le panneau supérieur et une protection IP20, le châssis montable en rack 6U met l'accent sur la sécurité opérationnelle, la facilité d'entretien et l'intégration simple dans les armoires standard de 19 pouces.

Le panneau de distribution CC est équipé de barres omnibus RTN+ et BATT-et comprend à la foisLLVD etBLVD pour une gestion de l'alimentation sûre et flexible. L'intelligence du système est assurée par un contrôleur dédié comprenant 4 entrées de capteurs analogiques, 8 entrées d'état numériques et 7 relais d'alarme à contact sec configurables. La surveillance et la gestion à distance sont activées via les interfaces RS232/485 et SNMP, tandis qu'un écran LCD intégré permet l'affichage et la configuration de l'état local.

Conçu pour fonctionner dans des conditions exigeantes, le système fonctionne sur une plage de températures étendue de –40℃ à +65℃, tolère une humidité relative de 5 % à 95 % (sans condensation) et maintient des performances complètes à des altitudes allant jusqu'à 3000 mètres. Combinant une architecture modulaire évolutive avec une fiabilité éprouvée, ce système d'alimentation CC de 30 kW est une solution énergétique robuste et évolutive pour les infrastructures critiques où la disponibilité de l'alimentation est primordiale.

Système

• Dimension : 482,0 (L) × 350,0 (P) × 6U (H)

• Poids : ≤25 kg (sans redresseurs)

• Mode de refroidissement : Refroidissement naturel

• Mode d'installation : Installé sur un rack de 19 pouces ou à l'intérieur de l'armoire

• Mode de câblage : Entrée et sortie supérieures

• Mode de maintenance : Maintenance frontale, prise en charge du changement de grade du module

• Niveau de protection : IP20

Distribution CA

• Mode d'entrée :L1*3, L2*2, L3*2, N*6, disjoncteur intelligent

• Fréquence d'entrée : 45–66 Hz, valeur nominale : 50 Hz/60 Hz

Distribution CC

• Tension de sortie : –43 ~ –58 VCC, valeur nominale : –53,5 VCC

• Capacité maximale : 30kW (10*3 kW, redondance N+1)

• Disjoncteurs de batterie :Barres omnibus RTN+ et BATT-

• Disjoncteurs de charge :

• LLVD (disjoncteur intelligent): 6*125A/1PN + réservé 3*≤125A/1PN

• BLVD :Barres omnibus RTN+ et BATT-

Redresseur

• Tension d'entrée :85 VCA ~ 300 VCA, nominale 220 VCA

• Rendement : >96 %

• Puissance nominale : 3000 W (176–300 VCA)

• Température de fonctionnement : –40℃ ~ +75℃ (sortie complète en dessous de 50℃)

• Dimension : 106,5 mm (L) × 286 mm (P) × 41,5 mm (H) (1U/H)

• Poids : ≤2 kg

• Mode de refroidissement : Refroidissement forcé

• Facteur de puissance : ≥0,99

• THD : ≤5 %

• Sortie CC : –43 ~ –58 VCC, nominale –53,5 VCC, maximum 55 A

Contrôleur

• Modèle : MC2900

• Entrée de signal : 4 AI (3 température ambiante), 8 DI

• Sortie d'alarme : 7 contacts secs

• Port de communication : RS232/485, SNMP

• Mode d'affichage : LCD

Environnement

• Température de fonctionnement : –40℃ ~ +65℃ (sortie complète en dessous de 50℃)

• Température de stockage : –40℃ ~ +70℃

• Humidité de fonctionnement : 5 % ~ 95 % (sans condensation)

• Altitude : 0 ~ 3000 m (Si l'altitude est comprise entre 2000 m et 3000 m, la température de fonctionnement maximale diminue de 1℃ lorsque l'altitude augmente de 200 m.)
