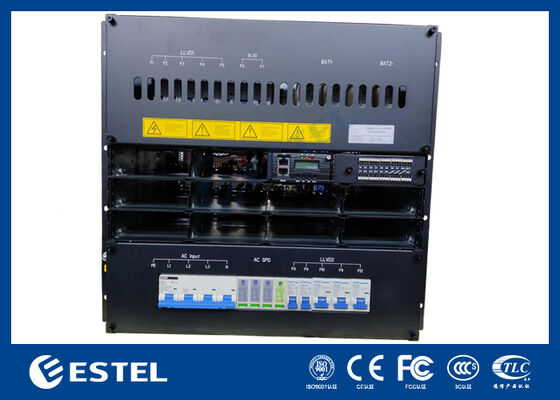

Système d'alimentation par rectificateur de télécommunications DC48V avec gestion à distance avancée

Vue d'ensemble du produit

Le ET48750-M7E1010Le système de rack d'alimentation en courant continu fournit une solution d'alimentation en courant continu de grande capacité et résiliente conçue spécifiquement pour les infrastructures de télécommunications, les opérations de centres de données,et applications industrielles nécessitant une distribution fiable de l'alimentation en courant continu. Il accepte une entrée triphasée 380VAC et offre une sortie en courant continu stable réglable entre ¥43VDC et ¥58VDC, avec un point de fonctionnement nominal de ¥53,5VDC. Offrant une capacité de sortie maximale de 30 kW,ce système prend en charge de manière fiable les installations à forte demande tout en atteignant un rendement de conversion de puissance supérieur à 96%.

Doté d'une conception modulaire et redondante, le système prend en charge jusqu'à 10*3000W de modules rectificateurs configurés pour une redondance N+1, chaque module compact pesant moins de 2 kg.Les redresseurs utilisent le refroidissement par air forcé, atteindre un facteur de puissance proche de l'unité (≥ 0,99) et maintenir une faible distorsion harmonique totale (THDi ≤ 5%) pour une conversion d'énergie efficace et propre.et protection contre les pénétrations IP20, le châssis monté sur rack 10U met l'accent sur la sécurité opérationnelle, la facilité de service et l'intégration directe dans les armoires standard de 19 pouces.

Le panneau de distribution en courant continu est équipé d'un fusible de circuit de batterie 2*250A/2P et comprend 2LLVD et unefonctionnalité BLVD pour une gestion de l'énergie sécurisée et flexible.et 6 relais d'alarme à contact sec configurablesLa surveillance et la gestion à distance sont activées via les interfaces RS232/485 et SNMP, tandis qu'un écran LCD intégré permet de visualiser et de configurer l'état local.

Conçu pour fonctionner dans des conditions exigeantes, le système fonctionne sur une plage de température étendue de 40 °C à + 65 °C, tolère une humidité relative de 5% à 95% (non condensée),et maintient ses performances à haute altitude jusqu'à 3000 mètresCombinant une architecture modulaire évolutive avec une fiabilité éprouvée,Ce système d'alimentation en courant continu de 30 kW est une solution énergétique robuste et évolutive pour les infrastructures critiques où la disponibilité d'énergie est primordiale..

Système

• Les dimensions sont les suivantes: 482,0 ((W) × 350,0 ((D) × 10U ((H)

• Poids: ≤ 35 kg (sans redresseurs)

• Mode de refroidissement: refroidissement naturel

• Mode d'installation: Installé sur un support de 19 pouces ou à l'intérieur du placard

• Mode de câblage: entrée supérieure et sortie supérieure

• Mode d'entretien: entretien à l'avant, modification du niveau du module de support

• Niveau de protection: IP20

Distribution du courant alternatif

• Mode d'entrée:380VAC à trois phases, 125A/4P

• Fréquence d'entrée: 4566Hz, valeur nominale: 50Hz/60Hz

• Le débit de courant alternatif est de 20 kA/40 kA, 8/20 μs.

Distribution en courant continu

• La tension de sortie est de 43 ~ 58 VDC, valeur nominale de 53,5 VDC.

• Capacité maximale30kW ((10*3kw, redondance N+1)

• Pour les appareils à commande numérique:Pour les appareils à combustion interne

• Les disjoncteurs de charge:

• LLVD1: 2*63A/1P+3*100A/1P;

• Les données sont fournies à l'aide d'un formulaire.

• - Je ne sais pas.2*100A/1P

• SPD en courant continu: 10kA/20kA, 8/20μs

Réducteur

• Voltage d'entrée:Pour les appareils de traitement des gaz, la valeur nominale de l'énergie utilisée doit être égale ou supérieure à:

• Efficacité: > 96%

• Puissance nominale: 3000 W (176 ∼ 300 VAC)

• Température de fonctionnement: 40 °C à + 75 °C (valeur totale inférieure à 50 °C)

• Pour les véhicules à moteur électrique, les dimensions sont indiquées à l'annexe I, paragraphe 2, du règlement (CE) no 715/2009.

• Poids: ≤ 2 kg

• Mode de refroidissement: refroidissement forcé

• Facteur de puissance: ≥ 0.99

• THD: ≤ 5%

• la puissance de sortie en courant continu est de ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximum 55A

Contrôleur

• Modèle: MC2600

• Entrée de signal: 3 AI (3 température ambiante), 7 DI

• Sortie d'alarme: 6 contact à sec

• Port de communication: RS232/485, SNMP

• Mode d'affichage: LCD

Environnement

• Température de fonctionnement: ¥40°C ~ +65°C (hauteur de sortie totale inférieure à 50°C)

• Température de stockage: ¥40°C ~ +70°C

• Humidité de fonctionnement: 5% à 95% (non condensée)

• Altitude: 0 ~ 3000 m (Si l'altitude est comprise entre 2000 m et 3000 m, la température maximale de fonctionnement diminue de 1 °C à mesure que l'altitude augmente de 200 m.)
