MGA3000/E1 Armoire de télécommunication extérieure avec alimentation en courant alternatif de 3000 W, IP55, 220 V

1.1. Préface

Ce manuel présente le guide d'installation, de fonctionnement, de fonction et de maintenance de routine du climatiseur d'armoire. Veuillez lire attentivement le manuel avant de l'utiliser et suivez les instructions d'utilisation et les notes.

Remarque : Toutes les opérations de ce produit doivent être effectuées par des ingénieurs professionnels.

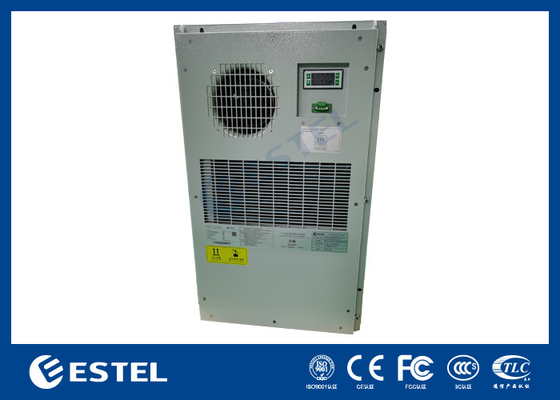

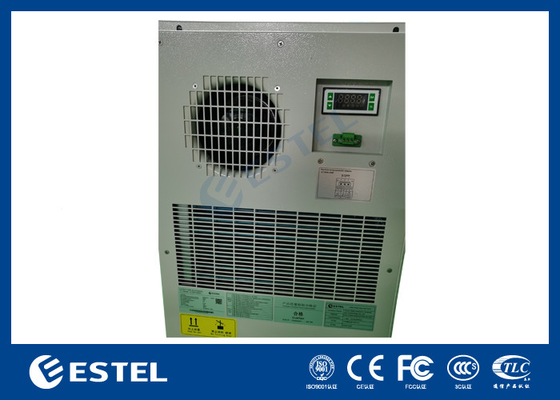

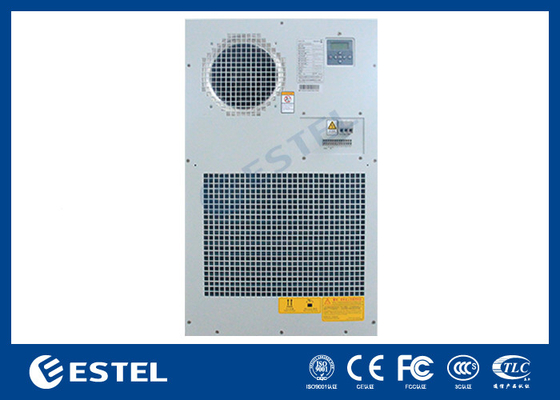

1.2. Présentation du produit

Le climatiseur est un type de produit de réfrigération auto-développé pour armoire. Il est applicable dans les endroits où la chaleur interne de l'armoire est très importante, où l'équipement électronique interne est sensible à la température ambiante et qui doit être isolé interne et externe complètement. Ce produit a de multiples fonctions, une grande fiabilité et a la particularité de pouvoir commencer à fonctionner sans débogage complexe après la mise sous tension.

Le ventilateur dans le circuit d'air de cycle interne absorbe l'air chaud du haut pour effectuer l'échange de chaleur de l'air par les ailettes de l'évaporateur, et envoie l'air refroidi du bas du climatiseur. Ainsi, l'air dans l'armoire peut circuler pour atteindre le but de l'abaissement de la température. Pendant ce temps, le ventilateur dans le circuit d'air de cycle externe absorbe l'air froid externe du bas et rejette l'air chaud du haut après l'échange de chaleur.

2. Paramètre du produit



2.1. Paramètres technologiques du produit



Article	Nom	Température de démarrage	Valeur par défaut
Dimension et installation	Dimension du corps (largeurhauteurprofondeur)	mm	784*619*245
	Dimension hors tout incluant	mm	/
bride (largeurhauteurprofondeur)	Poids	Kg	40
	Méthode d'installation		Monté au sol
	Méthode d'installation		Extérieur
Environnement et protection	Température ambiante de fonctionnement	5.	-40 à +55
	Bruit	dB(A)	65
	Espérance de vie	Années	>10
	Indice IP		IP55
	Réfrigérant		R134a
	Certification ROHS		oui
	Plage de tension d'entrée		220±15%VAC/50Hz
Performance	Capacité de réfrigération (L35/L35)	W	3000
	Puissance d'entrée de réfrigération nominale (L35/L35)	W	1280
	Courant de réfrigérant nominal (L35/L35)	A	5.8
	Courant de réfrigération maximum	A	8.5
	Capacité calorifique (optionnel)	W	1000
	Volume d'air de la circulation interne	M3/h	900

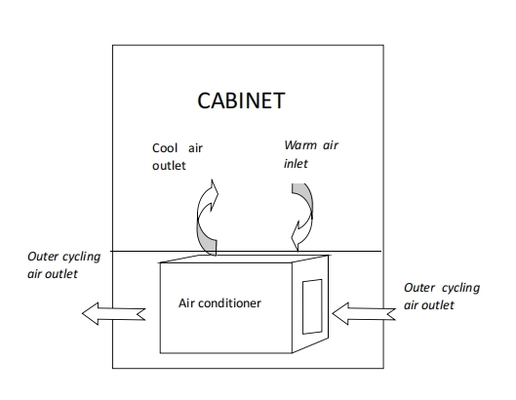

2.2. Schéma d'installation







Remarque : le schéma d'installation est uniquement à titre de référence, le schéma d'installation spécifique doit êtredéterminé en fonction de l'environnement d'utilisation réel.







3. Préparation et installation



3.1. Retrait de l'emballage et vérification

1. Veuillez préparer les outils d'installation : couteau et ciseaux, et porter des gants de protection.

2. Veuillez retirer le film d'emballage et la sangle d'emballage, puis retirer le carton, sortir le climatiseur.

3. Veuillez vérifier la liste des pièces jointes et les sacs d'accessoires dans le carton, vérifier si le modèle du climatiseur est correct.





Remarques :



1. Après avoir retiré l'emballage extérieur, veuillez vous assurer que le climatiseur est placé verticalement et non placé horizontalement ou à l'envers.

2. Après avoir retiré l'emballage extérieur, veuillez vérifier attentivement si l'apparence du climatiseur est endommagée ou polluée par de l'huile, si l'apparence du climatiseur présente une déformation ou une tache d'huile évidente, veuillez contacter le fabricant à temps.

3. S'il n'est pas nécessaire d'installer le produit immédiatement ou s'il doit être transporté vers un autre endroit, veuillez remballer le climatiseur après la vérification.

4. Il est recommandé de recycler les matériaux de déballage.





3.2. Installation mécanique

Outil d'installation : Tournevis cruciforme

Étapes d'installation :

1) Choisissez l'emplacement de coupe sur l'armoire en fonction du schéma de perçage, retirez la zone d'ombre et faites le trou d'installation.

2) Rapprochez la bride du climatiseur de la porte de l'armoire, fixez fermement le climatiseur sur la surface d'installation de l'armoire avec des vis M5.

3) Vérifiez si le climatiseur est installé de niveau et fermement.

Remarques :

1) Vérifiez si la boucle de drainage du climatiseur est lisse, au cas où le drainage serait bloqué.

2) Lorsque vous déterminez l'emplacement du trou d'installation dans l'armoire, vous devez éviter que les orifices d'entrée et de sortie d'air à l'intérieur de l'armoire ne soient bloqués par des composants à l'intérieur de l'armoire, et les deux doivent être maintenus à une distance horizontale de plus de 150 mm ; sinon, il est susceptible de provoquer un court-circuit de l'air de retour, et un mauvais effet de refroidissement, etc. ;

3) Le transport ou le déplacement du climatiseur doit être prudent pour éviter de le heurter et de rayer

son revêtement de surface ;





3.3. Installation électrique



(❄️) Port d'entrée d'alimentation



Article	Port	Définition
Sous tension	L	Câble d'entrée d'alimentation L
Nul	N	Câble d'entrée d'alimentation N
Terre	PE	Fil de terre





(2) Port de sortie d'alarme et d'entrée de signal



Article	Port	Définition
+ Interface de communication RS485	RS485A	Ports de communication RS485 (+)
- Interface de communication RS485	RS485B	Ports de communication RS485 (-)
Le nœud sec d'alarme publique (NO)	NO	Il est normalement ouvert en l'absence d'alarme
Le nœud sec d'alarme publique (COM)	COM	Port commun
Le nœud sec d'alarme publique (NC)	NC	Il est normalement fermé en l'absence d'alarme







4. Fonction du produit



4.1. Refroidissement



Lorsque la température à l'intérieur de l'armoire est supérieure à la température de démarrage de la réfrigération, elle démarre la réfrigération ; lorsque la température à l'intérieur de l'armoire est inférieure à la température d'arrêt de la réfrigération, elle arrête la réfrigération.



Valeur par défaut	Plage de réglage	Unité	Température de démarrage	Remarque
Température de démarrage de la réfrigération	32	[20~40]	5.	Température d'arrêt de la réfrigération = Température de démarrage de la réfrigération - Différence de retour de réfrigération
Différence de retour de réfrigération	[0~10]	[3~10]	5.







4.2. Chauffage(Optionnel)



Lorsque la température à l'intérieur de l'armoire est inférieure à la température de démarrage du chauffage, il démarre le chauffage ;

lorsque la température à l'intérieur de l'armoire est supérieure à la température d'arrêt du chauffage, il arrête le chauffage.



Valeur par défaut	Plage de réglage	Unité	Température de démarrage	Remarque
Température de démarrage du chauffage	[0~10]	[-10~15]	5.	Température d'arrêt du chauffage = Température de démarrage du chauffage + Différence de retour du chauffage
Différence de retour du chauffage	10	[3~15]	5.





4.3. Surveillance à distance



Le climatiseur dispose d'une interface de communication RS485, prenant en charge la communication MODBUS- RTU protocole.Le climatiseur communique avec le moniteur supérieur via l'interface de communication RS485. Ou les utilisateurs peuvent vérifier l'état de fonctionnement du climatiseur en consultant directement l'écran d'affichage et modifier ses paramètres de fonctionnement. 4.4.



Le contrôle du ventilateur externe (Optionnel) Selon l'exigence optionnelle, le ventilateur externe (décharge d'hydrogène / ventilateur d'urgence)



19 réalise automatiquement la fonction de décharge d'hydrogène et de ventilation d'urgence en cycle. Fonction de décharge d'hydrogène (Optionnel)

:Lorsque le cycle de décharge d'hydrogène arrive, le climatiseur démarre le ventilateur de décharge d'hydrogène, l'interrupteur de commande se ferme.Paramètre



Valeur par défaut	Plage de réglage	Unité	Température de démarrage
24	[0~72]	h	Temps de décharge
5	[0~10]	Min	Paramètre







Valeur par défaut	Plage de réglage	Unité	Température de démarrage
45	[28~50]	°C	5.
42	[25~50]	°C	5.







Écran d'affichage 5.1. Interface d'affichage



N°



Icône	Fonction	Explication de la fonction	1
❄️	Fonctionnement de la réfrigération	Indiquer si la réfrigération fonctionne ou non
