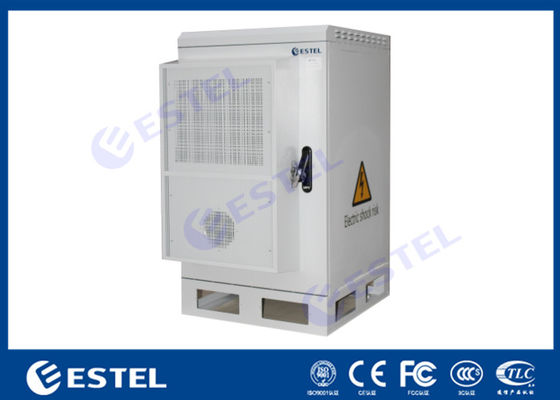

Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur

Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur
Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur

Image Grand :  Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur

Détails sur le produit:
Lieu d'origine: Shenzhen, Chine (continent)
Nom de marque: ESTEL
Certification: ISO9001, CE, 3C, FCC, TLC, IP65
Numéro de modèle: ET6565115PWF-UP
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: negotiation
Détails d'emballage: cas en bois
Délai de livraison: 7-15 jours ouvrables
Conditions de paiement: L/C, T/T, etc.
Capacité d'approvisionnement: 10 000 ensembles par mois
Contact
Description de produit détaillée
Preuve: imperméable, antipoussière Protection Leve: IP55
Matériel: en acier galvanisé à une seule couche + isolation thermique Taille externe: W×D×H 650×650×1150mm
Refroidissement: exchnager et fan de la chaleur support standard de 19 pouces: 10U
Étagère de batterie: 2 couches Illumination: 48V C.C, lumière de LED
Système de contrôle environnemental: Facultatif prise de bâti: Facultatif
Unité de distribution d'énergie: Facultatif Système de redresseur: Facultatif
Surligner:

armoire extérieure de réseau

,

clôture fixée au mur

Cabinet extérieur de batterie d'Equipemnt de clôture de Cabinet de bâti en acier de mur/bâti de Polonais avec le refroidissement d'échangeur de chaleur



1 description de produit

1,1 aspect

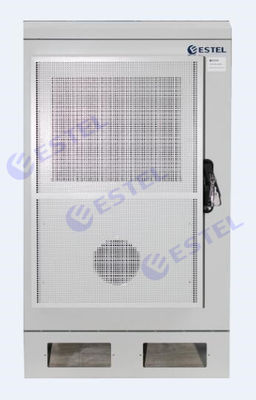

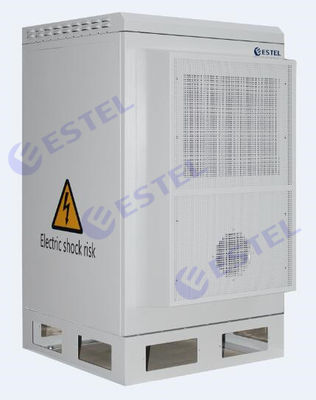

Après que l'armoire soit installée, suivant les indications des figures ci-dessous



Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 0                             Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 1











1,2 configuration de Cabinet



La configuration intégrée extérieure d'armoire de ce projet est comme suit :



Type de Cabinet Configuration Quantité Caractéristiques
Armoire principale support standard de 19 pouces 1 10U
Support de batterie 1

2 couches

Chaque couche W×D×H 650×650×200 millimètre
Illumination 1 48V C.C, lumière de LED
Échangeur de chaleur 1

Tension d'entrée : DC48V

capacité d'échange thermique : 120W/K
Fan de secours 2 48V C.C, entrée d'air d'embase
Fondre la barre de cuivre 1 M6 boulons 10
Barre omnibus 1 M6 boulons 10
Unité de distribution d'alimentation CC à C.A. et 1

Entrée à C.A. : 63A/2P*1 ;

Sortie à C.A. : 63A/2P*1 ;

Entrée de C.C : 63A/1P *1 ;

Sortie de C.C : 16A/1P*1 ;

Sortie de C.C : 10A/1P*3 ;

Sortie de C.C : 6A/1P*3

Marque de disjoncteur : Schneider
Prise 1 prise universelle à 8 bits, 220V 16A
Alimentation d'énergie incluse 1

Modèle : NetSure211 C23

DC48V, 40A, 1U

unité *1 de distribution

module *2 du redresseur 20A

surveillance du module *1

Marque : Emerson
Système de contrôle environnemental 1

unité de surveillance de l'environnement 1*, 1U, communication de SNMP ;

capteur de la fumée 1* ;

capteur de l'eau 1* ;

capteur de la température 1* et d'humidité ;

capteur de combinaison de l'inclinaison 1* et du choc ;

capteur de la porte 1*

alimentation d'énergie : DC48V
Plat de scellage bas 1 1 réglé contient 8 morceaux, 2 blocs d'avant pour soutenir


1,3 taille de Cabinet



La taille d'une armoire simple est montrée dans la taille externe du schéma 3. : W×D×H 650×650×1150mm

Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 2

Le schéma 3



1,4 matériel de Cabinet



en acier galvanisé à une seule couche + isolation thermique :

Couche externe : 1.5mm a galvanisé la couche en acier et intérieure : isolation thermique de 20mm PEF



Installation de 2 Cabinets

2,1 déballage

Des armoires intégrées extérieures sont généralement emballées dans des cas en bois. En démontant le paquet, faites attention pour éviter d'endommager l'armoire.



2,2 plancher, tenture, étapes d'installation de poteau et dimensions



1 ) Atterrissage

Diagramme d'effet d'installation de plancher

Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 3







Taille de fond de Cabinet et position de trou de fixation de boulon d'extension de base

Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 4



2 ) Bâti de mur

Mur montant le diagramme d'effet

Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 5



Mur montant des étapes

Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 6



Diagramme de taille de support de mur

Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 7





3 ) Polonais

Polonais montant le diagramme d'effet

Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 8





Polonais montant des étapes

Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 9





Taille de Polonais



Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 10

2,3 plat de cachetage de base



Si vous devez sceller le fond de l'armoire, utilisez le plat de cachetage de base (facultatif) pour sceller l'entaille et le trou autour de la base. Les vis de montage sont les vis de l'acier inoxydable M5 dans l'attachement d'armoire (voir le schéma 4).



Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 11



Le schéma 4



Note : Si la base de ciment n'est pas plate, on lui recommande d'employer une garniture ou une entretoise pour niveler le fond de l'armoire.

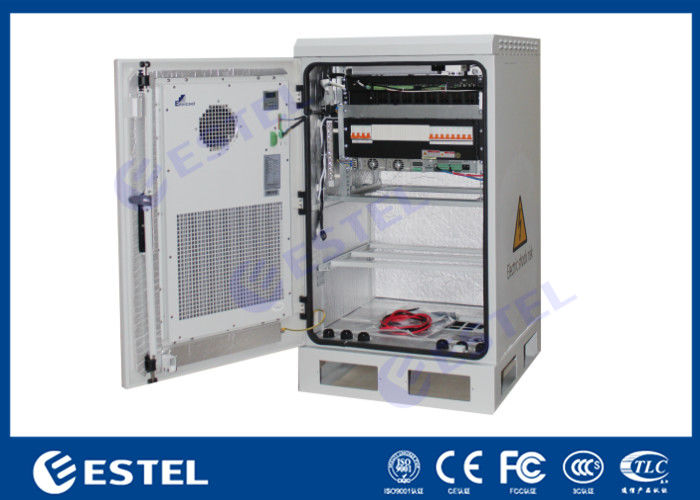

3. image de Cabinet



Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 12Type fixé au mur extérieur en acier de batterie d'Equipemnt de clôture de bâti de Polonais de Cabinet avec le refroidissement d'échangeur de chaleur 13
